Anschlüsse

Composite: Das Composite-Signal - auch FBAS genannt, überträgt Farbe, Helligkeit und Synchronisierung in einer Leitung, meist über den Cinch-Anschluss (Video). Das Wiederauftrennen der Signale im Projektor fordert Verluste: Das Bild verliert an Schärfe, Farb- und Helligkeitsinformationen sind "verunreinigt". Diesen Signalweg sollte man nur wählen, wenn der Zuspieler keine besseren Alternativen, wie Y/C oder Komponente anbietet.

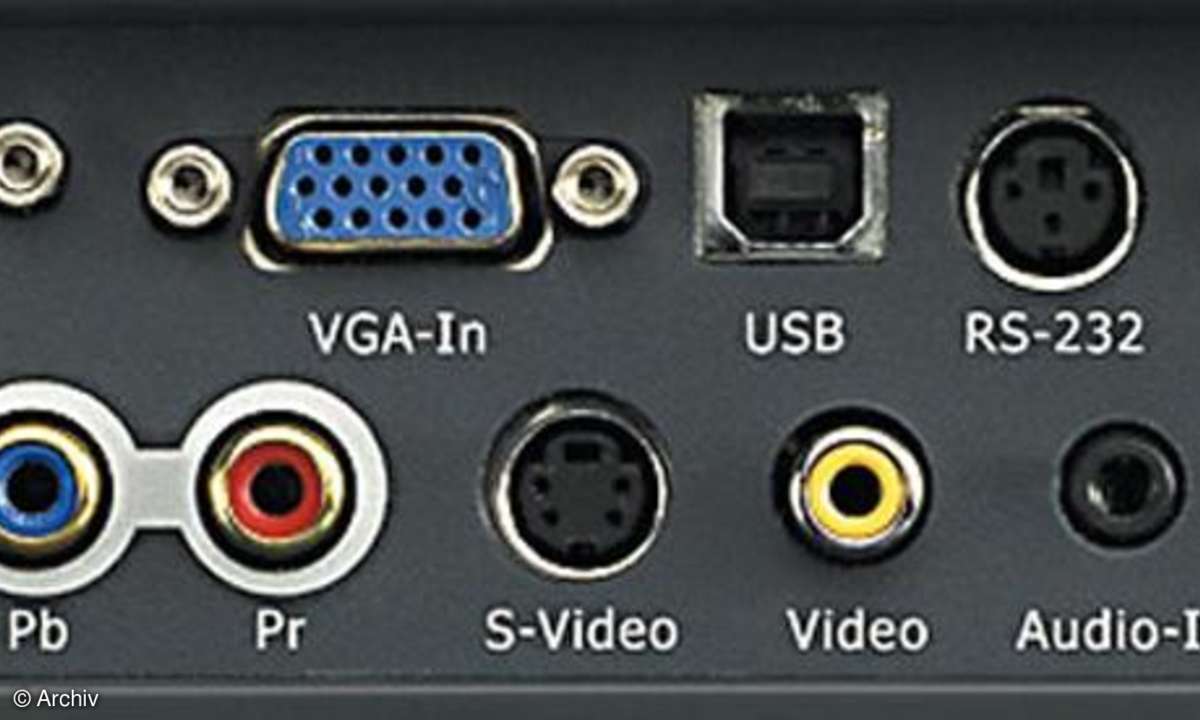

RGB: Die Anlieferung des RGB-Signals (Rot, Grün und Blau) erfolgt entweder analog über die 15-polige D-Sub Buchse (VGA-In), den Scart-Stecker (fehlt bei diesem Ansachlussfeld) oder digital über den DVI-Anschluss. Über die D-Sub oder DVI schließt man Computer für Dia-, DVD- oder Datenpräsentationen an. D-Sub-Ausgänge (VGA-Out) eignen sich für den Anschluss eines Kontrollmonitors. Der Vorteil von DVI: Hat die PC-Grafikkarte einen DVI-Ausgang, können Signale ohne die verlustbehaftete Analog/Digital-Wandlung übertragen werden. DVD-Spieler tragen zwar immer eine Scartbuchse auf der Rückseite - D-Sub oder gar DVI äußerst selten. Die 15-polige D-Sub-Buchse wird auch als VGA-Buchse bezeichnet, ist aber nicht auf Signale mit VGA-Auflösung beschränkt. Vielmehr überträgt das VGA-Kabel auflösungsunabhängig die RGB-Analogsignale, wie sie ein PC oder MAC zum Beamer oder zu anderen Geräten liefert.

YUV: Dieses Signal überträgt brillante Bildqualität und wird in der Praxis meist über Komponenten-Anschlüsse (Y, Pb, Pr) übertragen. Farb- und Helligkeitsinformationen liefert das Signal aus getrennten Leitungen an und sorgt für eine sehr differenzierte Farbdarstellung.

Y/C: Das Y/C-Videosignal ist mit Helligkeit (Y=Luminanz) und Farbe (C=Chrominanz) in zwei Informationskanäle aufgeteilt. Im Gegensatz zur YUV-Übertragung ist die Bandbreite der Farbinformationen beschnitten. Besitzt der Zuspieler eine Y/C-Buchse (S-Video), ist sie der Composite-Verkabelung auf jeden Fall vorzuziehen, da sie bessere Qualität bietet.

Sonstige: Audiobuchsen (Audio-Out) nehmen Tonsignale vom Zuspieler auf, um diese auf dem beamerinternen Lautsprecher wiederzugeben. Meistens sind die Ergebnisse aber schlecht, der Klang der Boxen zu flach und übersteuert. RS-232- und USB-Buchsen dienen dem Beamer zur Kontaktaufnahme mit dem PC. Die Fernbedienung dient dann als Mausersatz, in der Praxis ist diese Funktion für die Navigation in Foto- oder Powerpoint-Präsentationen durchaus sinnvoll.
