Diagramme in Calc: Arten und ihre Verwendung Teil 3

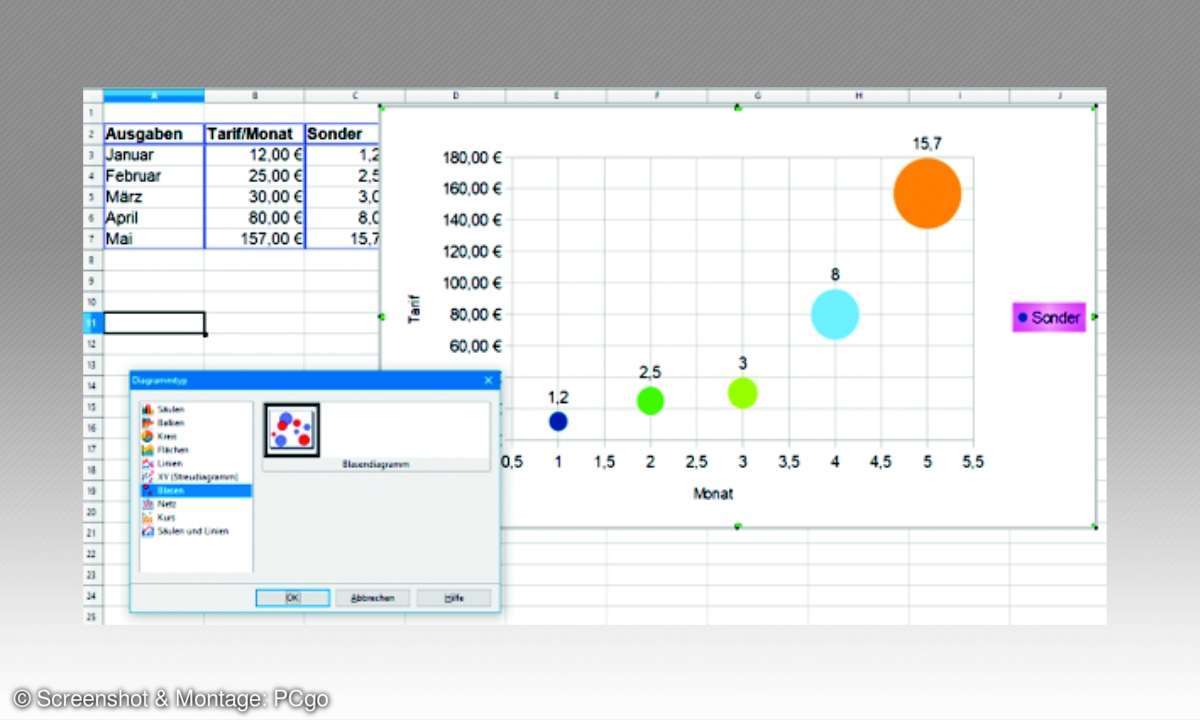

11. Für diese Visualisierung eignet sich ein Blasendiagramm am besten

Das Blasendiagramm ist eine graphische Darstellung von Punkten mit jeweils drei Dimensionen. Dabei werden die ersten zwei Merkmale wie in einem Streudiagramm dargestellt. Als drittes Merkmal kommt die Größe der Blase hinzu.​

12. Die Sache mit dem Netzdiagramm ist gar nicht so kompliziert

Das Netzdiagramm wird auch Spinnennetzdiagramm, Sterndiagramm oder Radardiagramm genannt. Dieser Diagrammtyp ist die grafische Darstellung von Werten mehrerer, gleichwertiger Kategorien in einer Spinnennetzform.

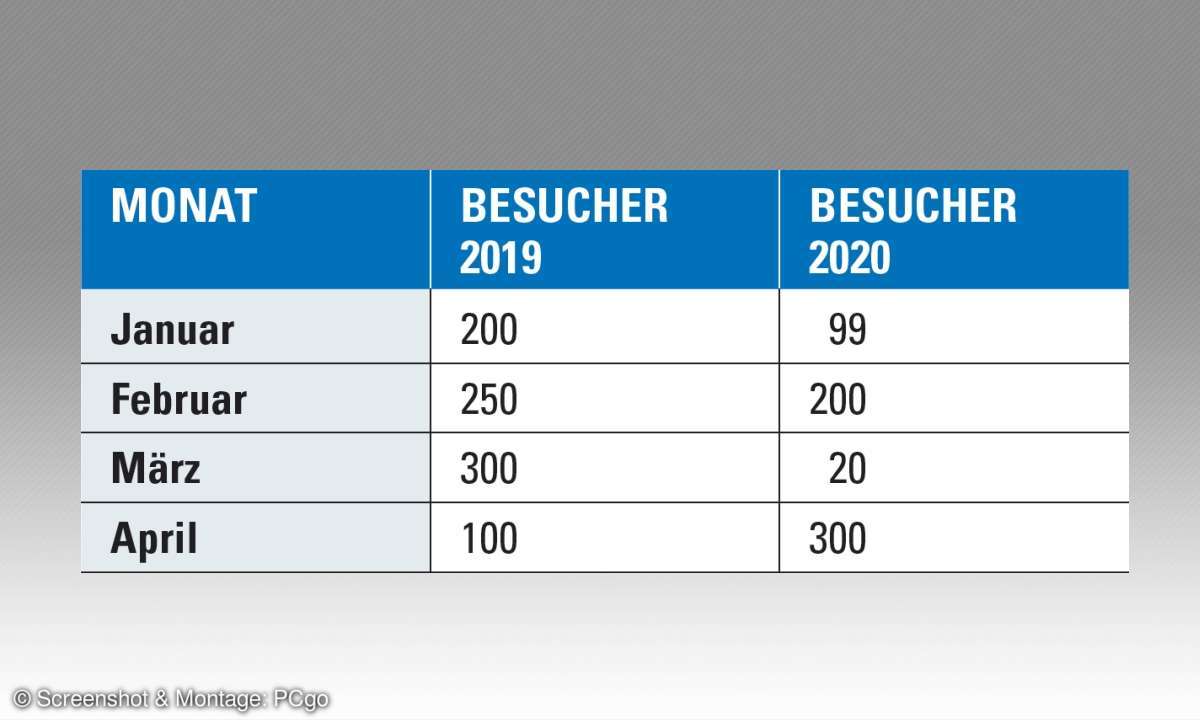

Für jede Kategorie gibt es eine Achse. Für alle Achsen gilt die gleiche Orientierung. Die Achsen werden kreisförmig in 360 Grad angeordnet. Als Beispiel soll die Entwicklung von Besuchern einer Website dienen. Ändern Sie die Grundtabelle:

Jetzt analysieren Sie die Daten mit einem Netzdiagramm. Sie können sich das Ergebnis als Punkte, Linien und ausgefüllte Flächen anzeigen lassen. In jedem Fall ist bei unserem Anwendungsbeispiel die Verlagerung der Besucherzahlen sehr gut zu erkennen.

13. Mit einem Kursdiagramm stellen Sie bestimmte Entwicklungen dar

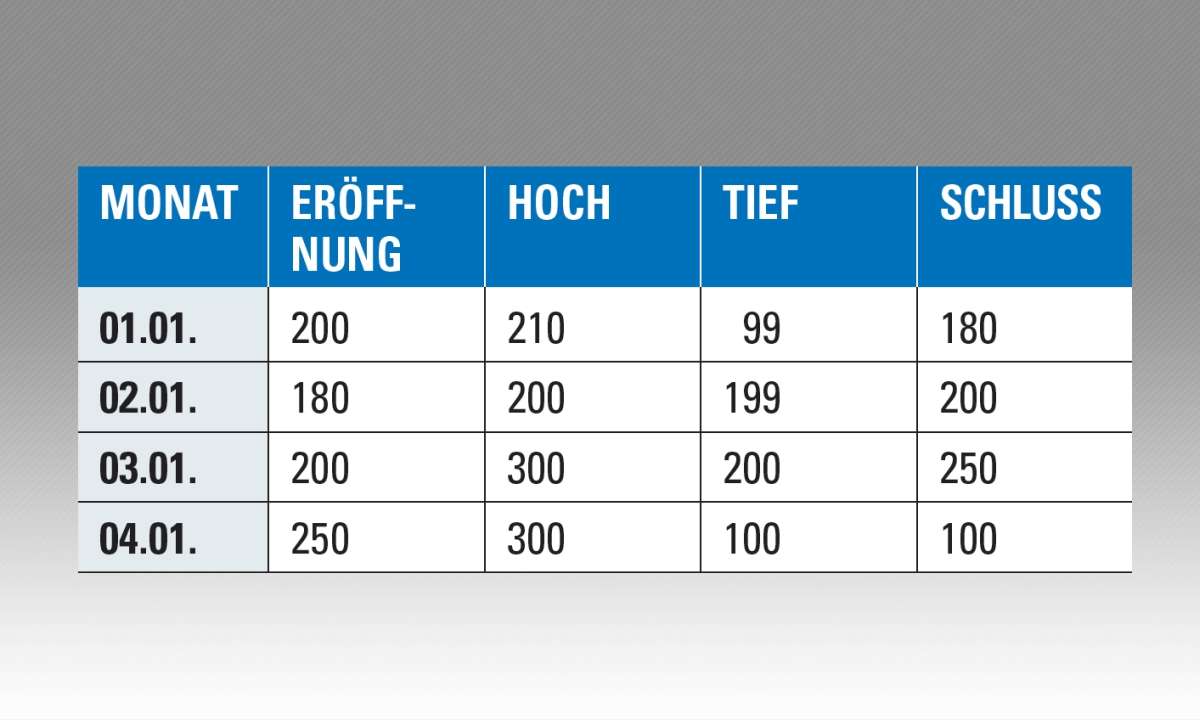

Sobald Sie mit Aktien jonglieren und die Entwicklung im Auge behalten möchten, bietet sich das Kursdiagramm an. Ein einfaches Kurs-Diagramm zeigt das Minimum und Maximum zu einem bestimmten Zeitpunkt an. Zum Testen dieser Diagrammdarstellung ändern Sie die Grundtabelle folgendermaßen:

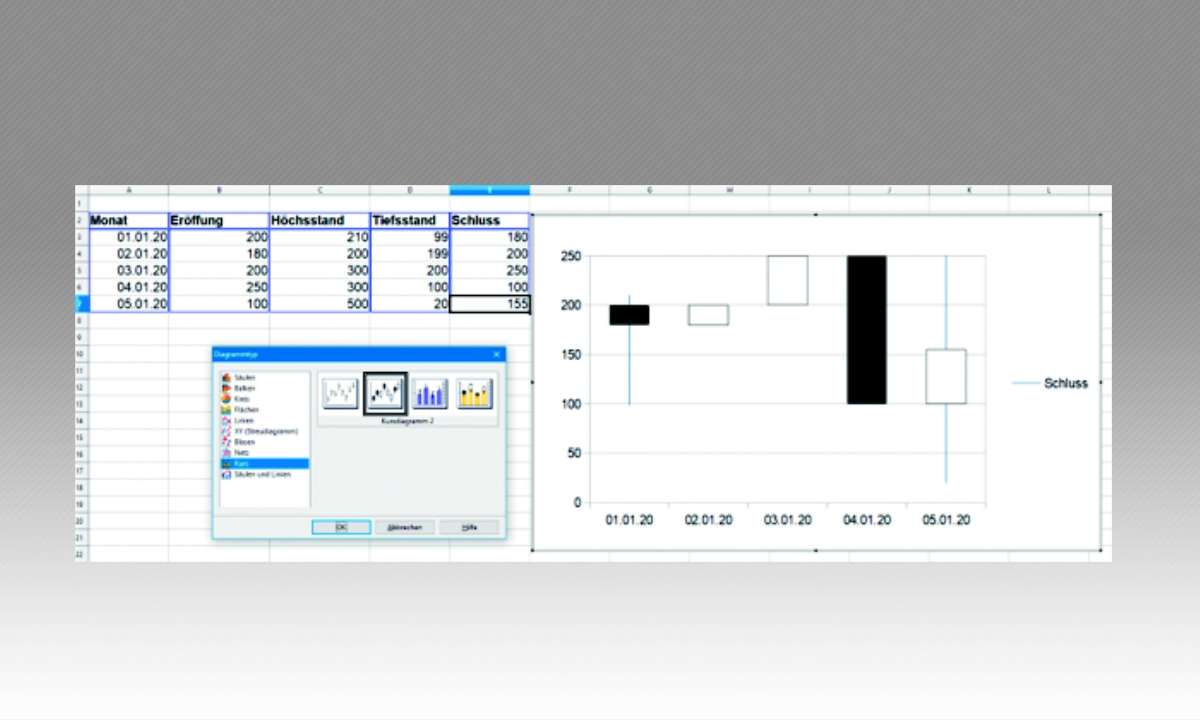

Die erste Spalte muss eine Datumsreihe enthalten. Markieren Sie die Diagrammdaten inklusive Kopfzeile und Datumsspalte. Fügen Sie dann den Diagrammtyp Kurs und den Untertyp Kursdiagramm 2 ein.

Das fertige Diagramm stellt eine positive Kursentwicklung standardmäßig mit einem hellen, eine negative Entwicklung mit einem dunklen Balken dar. Die vertikale Linie zeigt den Höchst- und Tiefstwert des Tages an.

14. Prognosen auf der Basis von Diagrammwerten ermitteln

Diagramme bieten den Vorteil, dass auf Basis der Daten Prognoselinien ohne das Einfügen von zusätzlichen Formeln erstellt werden können. Erstellen Sie auf Basis der ersten Grundtabelle ein Säulendiagramm.

Klicken Sie das Diagramm mit der rechten Maustaste an, um das Kontextmenü aufzurufen. Wählen Sie den Befehl Bearbeiten aus. Klicken Sie anschließend mit der rechten Maustaste auf die Säulen. Diese werden daraufhin markiert. Mit einem Klick auf die rechte Maustaste erscheint das Kontextmenü zu dieser Datenreihe.

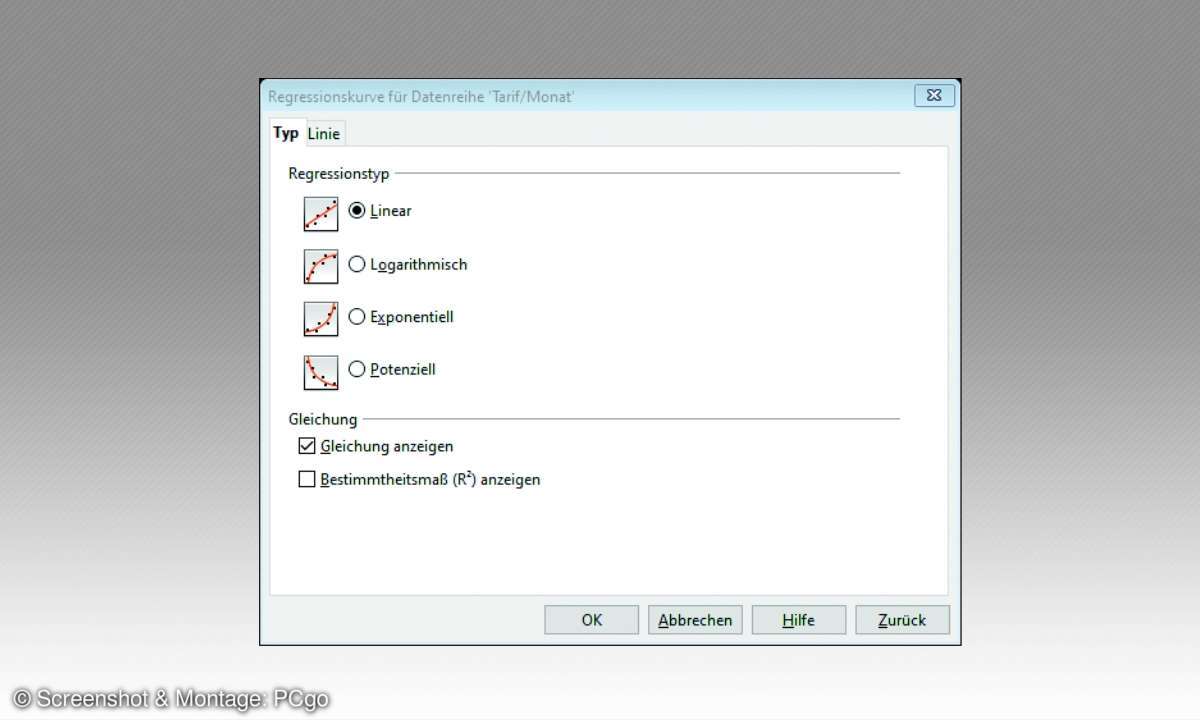

Wählen Sie hier den Befehl Trendlinie einfügen aus. Das Dialogfenster Regressionskurve wird eingeblendet. Sie müssen sich jetzt noch für den gewünschten Regressionstyp entscheiden.

Bei Bedarf blenden Sie mit einem Klick in das Kontrollkästchen Gleichung anzeigen die Funktion zur Berechnung der Trendlinie ein. Durch das Betätigen der Schaltfläche OK wird die Trendlinie in das Diagramm übernommen.

15. Konkrete Datenbeschriftungen direkt in das Diagramm einfügen

Bei einigen Diagrammtypen ist es wichtig, die Datenbeschriftungen anzuzeigen. Das gilt insbesondere für Kreisdiagramme, da die Verhältnisse der einzelnen Segmente sonst nicht gut zu erkennen sind.

Markieren Sie die gewünschte Datenreihe, und betätigen Sie dann die rechte Maustaste. Im daraufhin eingeblendeten Kontextmenü wählen Sie den Befehl Datenbeschriftung einfügen aus. Jetzt wird jeder Teilbereich mit dem dazugehörigen Wert aus der zugehörigen Datentabelle angezeigt.

Falls Ihnen mancher Wert in kleinen Flächen zu undeutlich dargestellt erscheint, können Sie diesen Wert markieren und mit gedrückter Maustaste an einem optisch besser geeigneten Platz im Diagramm positionieren.

Nach der Markierung des Wertes können Sie auch bei Bedarf das Schriftlayout ändern. Sie können eine andere Schriftart wählen oder den bzw. die Datenwerte für eine bessere Lesbarkeit fett oder kursiv formatieren.
