HDR-Technik für TV-Geräte erklärt: Extrabreit in Farbe
HDR und der erweiterte Farbraum stellen nicht nur Filmfirmen und TV-Geräte, sondern auch Messtechniker und Kalibratoren vor neue Herausforderungen.
Bis letztes Jahr war die TV-Welt etwas einfacher, denn die HDTV-Norm war farblich so eingeschränkt, dass jedes halbwegs moderne Display sie komplett darstellen konnte. Der native Farbraum des TVs, also die maximale Sattheit jeder Grundfarbe, musste nur kontrolliert eingeschränkt werden, da...
Bis letztes Jahr war die TV-Welt etwas einfacher, denn die HDTV-Norm war farblich so eingeschränkt, dass jedes halbwegs moderne Display sie komplett darstellen konnte. Der native Farbraum des TVs, also die maximale Sattheit jeder Grundfarbe, musste nur kontrolliert eingeschränkt werden, damit jeder Farbton beispielsweise einer Blu-ray exakt abgebildet werden konnte. War ein TV bunter als erlaubt, wurde das von uns Testern abgestraft, denn das lag außerhalb der Normen und der Natürlichkeit.
Die schöne neue Welt von Ultra HD mit HDR (High Dynamic Range) und WCG (Wide Color Gamut, erweiterter Farbraum) stellt das alles nun auf den Kopf. Die Empfehlung ITU-R BT.2020 definiert die erweiterten Farben derart bunt, dass die Ecken des Farbdreiecks auf reinen Einzelfrequenzen aufbauen, die eigentlich nur durch Laserlicht umgesetzt werden können. Kein LCD und kein OLED dieser Welt kann diesen Farbraum voll abdecken, doch er wird theoretisch von Quellen wie der UHD-Blu-ray eingefordert. Dabei kommen so satte Farben in der realen Welt nicht vor und auch kein Monitor, mit denen die Filmfirmen Master herstellen, bietet natürlich den vollen Umfang. Also werden die zu masternden BT.2020-Daten auf die Monitor-Maximalwerte, die oft den schon verbesserten Farbraum DCI-P3 darstellen, heruntergebrochen. So muss beispielsweise dem reinen Grün von P3 etwas Rot und ein Tick Blau zugerechnet werden, wenn es auf eine Disk gepresst wird, die dann auf BT.2020 basiert. Das große Problem ist nun, wie man den theoretisch gigantischen Farbraum der Quelle auf aktuelle Panels bringt.
Die chaotische Realität

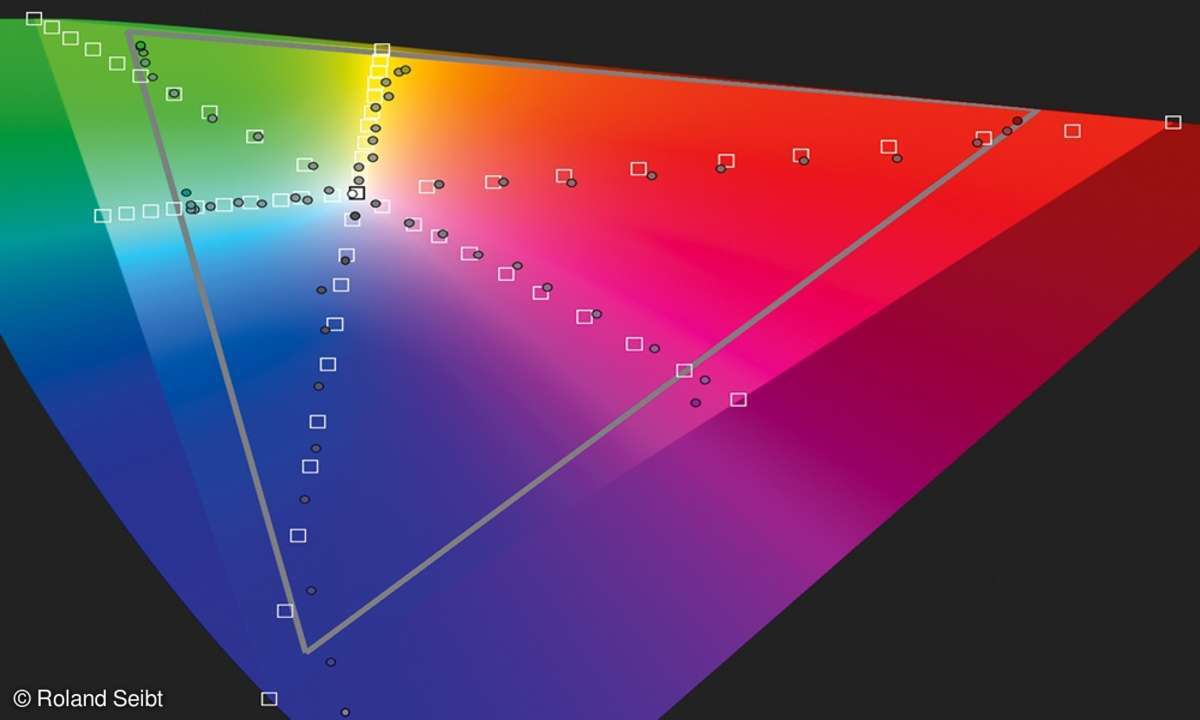

Die Messung zeigt ein gutes Beispiel einer Farbraumanpassung. Der native Gamut des TVs entspricht in Grün und Rot in etwa DCI-P3, Blau ist jedoch noch hochfrequenter und viel satter.
Lesetipp: HDR-Testfilm als Download
Wir haben jeweils zehn unterschiedlich gesättigte Samples der Primär- und Sekundärfarben gemessen. Dabei sind die Punkte die Messwerte und Quadrate entsprechen dem Soll. Gute TV-Geräte stellen geringe Sättigungen, die natürlichen Farben entsprechen, möglichst korrekt dar und wandern am oberen (bunten) Ende in Richtung ihres nativen Farb-raums ab. So wird auch die absurde Auflage der UHD-Alliance erfüllt, eine möglichst hohe Abdeckung des DCI-P3-Farbraums zu erzielen. Würde die gedachte Linie zwischen Weißpunkt und Maximalfarbe nicht gekrümmt, wären die Farben homogener zueinanders, die P3-Abdeckung jedoch schwieriger.
HDR und WCG als Bestandteil unseres isf-Seminars
Leider sind gesättigte Grundfarben bisher die Basis jeder Kalibration. Bei unserer Messung links sieht man jedoch klar, dass man damit jetzt falsch liegt. Gerade die 100-Prozent-Sättigungen sind abgebogen, und versucht man, sie auf Linie zu bekommen, entfernen sich alle Zwischensättigungen deutlich von ihren Targets. Und diese Zwischensättigungen entsprechen ja eher realen Farben. Jeder, der einen Fernseher oder Beamer mit HDR und erweitertem Farbraum einstellen will, muss also umdenken und neue Strategien umsetzen.
