Teil 6: 3D-Software: Maxon Cinema 4D
Ein halber Ring dient als Aufhänger für die Feuerwehrglocke. Geben Sie ein: Radius Ring 40 m, Segmente Ring 18, Radius Rohr 4 m, Segmente Rohr 12....
Ein halber Ring dient als Aufhänger für die Feuerwehrglocke. Geben Sie ein: Radius Ring 40 m, Segmente Ring 18, Radius Rohr 4 m, Segmente Rohr 12.

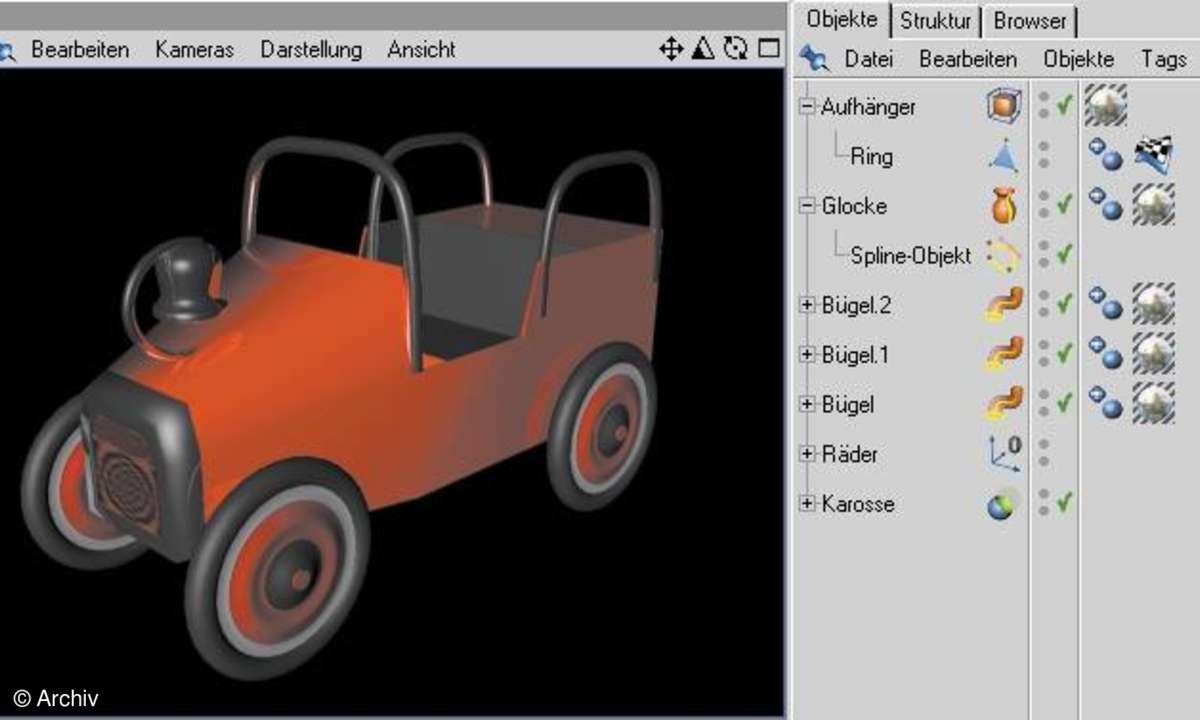

Konvertieren Sie den Ring. Löschen Sie die sechs Punkteringe, die zur Fahrerseite zeigen. Versenken Sie das untere Ende des Ringausschnittes etwas in der Motorhaube. Um den Bügel zu glätten, wählen Sie in der oberen Befehls- Palette das HyperNURBS-Grundobjekt und ziehen den Ring im Register Objekte ins HyperNURBS-Grundobjekt. Nennen Sie es Aufhänger.
Als Grundlage für die Glocke dient eine Bezier- Spline (Kurve). Schalten Sie in die Ansicht von vorne und wählen Sie unter Objekte/Spline-Erzeugung/ Bezier-Spline. Malen Sie mit wenigen Punkten einen halben Glocken-Durchschnitt, den Sie dann um die y-Achse rotieren.
Wählen Sie in der oberen Befehls-Palette das Lathe-NURBS-Grundobjekt. Ziehen Sie im Register Objekte das Spline-Objekt der Glocke ins Lathe-NURBS-Grundobjekt. Nennen Sie es Glocke. Um die Form der Glocke abzuwandeln, wählen Sie in Objekte das Spline-Objekt innerhalb der Glocke und verschieben die Punkte. Um die Glocke an die korrekte Stelle zu schieben, wählen Sie in der seitlichen Befehls-Palette den Modus Objekt bearbeiten, die Schalttaste mit dem Quader, dem Zylinder und der Kugel. Wählen Sie die Glocke und hängen Sie sie an den Aufhänger. Ziehen Sie auf Glocke und Aufhänger das Material Chrom. : pk
