Fernsehgeräte werden ab Werk grundsätzlich nicht sehr normgerecht eingestellt. Sie sollen laut Hersteller kein besonders natürliches, harmonisches Bild liefern, sondern beim Vergleich im Handel möglichst überbrillant, messerscharf und knallbunt aussehen. Man glaubt, ein Gerät, das durch sein reißerisches Bild auffällt, wird eher gekauft. Erst zu Hause im Wohnzimmer bei gedämpftem Licht bemerkt man dann die fehlende Natürlichkeit des TV-Bildes.

Dabei gibt es gibt eindeutige Standards, nach denen Sendungen, Massenspeicher oder Streamingangebote produziert werden, und nur wenn TV-Geräte diese respektieren liefern sie ein möglichst neutrales Bild.

Zum Glück kann man jedes Gerät in mehr oder weniger Einstellungspunkten besser an die geltenden Normen anpassen. Um das Beste aus jedem Gerät herauszuholen schauen wir uns im Labor zuerst die Werkseinstellungen an, bewerten diese grob, trimmen das Gerät dann aber auf eine möglicht normgerechte, also hochwertige Wiedergabe. Die wichtigsten Parameter, die wir dazu verstellen müssen, drucken wir mit dem Testbericht ab. Wir bekommen dazu jede Menge Resonanz von unseren Lesern. Bildqualität scheint also ein wichtiges Thema zu sein.

Um diese optimalen Einstellungen herauszufinden, nutzen wir nicht unsere teuren Testbildgeneratoren, sondern eine Blu-ray-Disk. Es ist auch für zu Hause wichtig, dass die gesamte Kette als System eingestellt wird, denn wenn im Player die Pegel nicht stimmen, gelten für den TV andere Werte. Entscheidend für einen perfekten Abgleich sind mathematisch präzise und aussagekräftige Testbilder.

Bereits vor über 20 Jahren begann video Testchef Roland Seibt seine ersten Testbilder zu entwickeln, damals noch auf Super Video-CD. Seither sind über 1.000 TV-Tests unter seiner Leitung durchgeführt worden, und bei der Entwicklung von PAL über Digital-TV und HDTV zu UHD haben auch unsere Testsequenzen viele Evolutionsstufen durchlaufen. Im Labor nutzen wir eine Variante der Blu-ray Disk, die zwar keine Nutzerführung besitzt, jedoch über hundert Mess-Sequenzen, für die jedoch teure Messgeräte erforderlich sind.

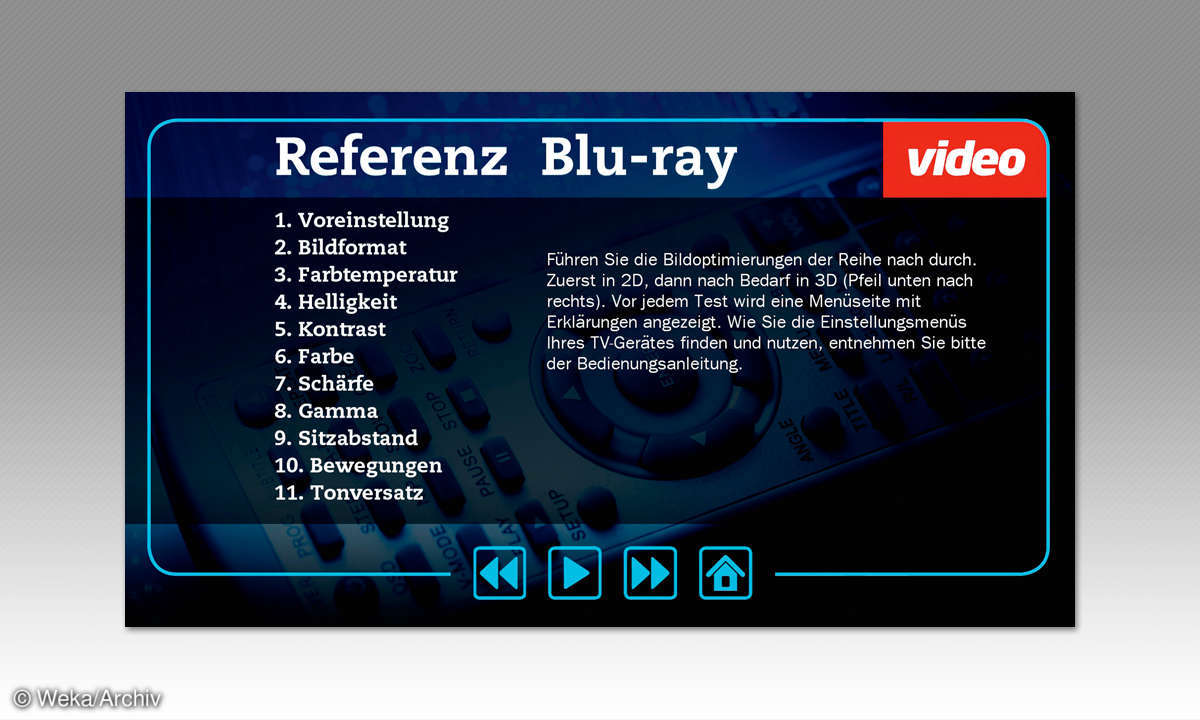

Am Anfang jedes Tests steht aber der Erstabgleich, den wir mit Augenmaß durchführen, sodass man ihn zu Hause auch nachvollziehen kann. Und speziell dafür haben wir jetzt unsere professionellen Sequenzen isoliert, in eine umfassende Nutzerführung integriert und diese video Referenz Blu-ray entwickelt, die im video Abo-Shop für 24,95 Euro erhältlich ist.

Besser als perfekt

Man muss bei der Einstellung eines TV-Gerätes den Bildabgleich unterscheiden von Bildverbesserungen. Der Abgleich sorgt für eine natürliche homogene Darstellung, die den Normen entspricht. Alle guten TV-Geräte besitzen jedoch auch einige teils extrem ausgefuchste Schaltungen, die jedes Eingangssignal vermeintlich noch verbessern können. Angefangen von der automatischen Nachjustierung von Kontrast, Helligkeit, Farbe und Schärfe geht das über Rauschfilter und Artefaktfilter (Klötzchen im TV-Empfang werden enthärtet), automatisches Dimmen und Schlierenentfernung bis hin zur Glättung von Rucklern bei Bewegungen.

Dies alles hat auf eine schlecht produzierte Quelle durchaus sehr positive Einflüsse, ist bei einer Blu-ray jedoch in der Regel unnötig. Für die neutrale Bildoptimierung schalten wir also vorher alles ab, was wir in den TV-Bildmenüs nur finden können. Nun kann es zur Einstellung der Bildparameter gehen.

Voreinstellung

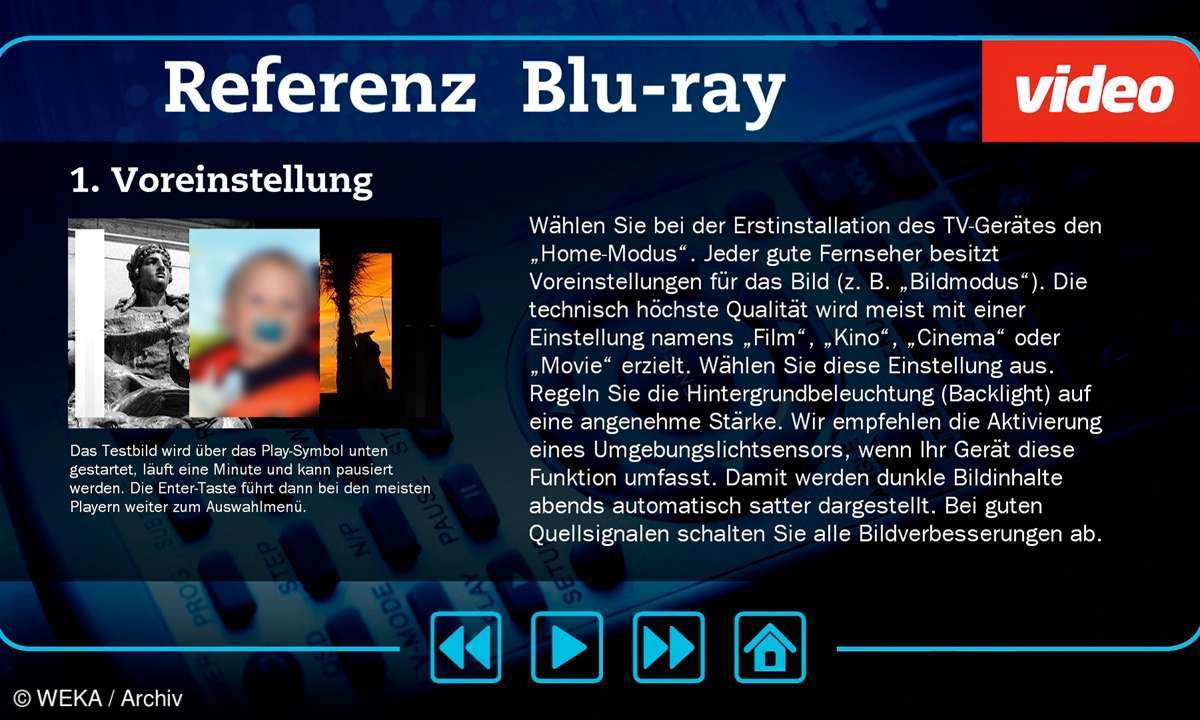

In der Regel befindet sich ein TV- Gerät nach der Auswahl des „Home-Modus“ bei der Erstinstallation in der Bildeinstellung „Standard“. Die ist, was die Normkonformität betrifft, lange nicht mehr so schlimm wie der „Shop-Mode“. Um den Bildabgleich zu vereinfachen, besitzen die meisten TVs nun Voreinstellungen. Stellt man diese um, werden alle Parameter geändert und man erleichtert sich die Detailarbeit.

Dabei bringen Setups wie „Kino“, „Film“ o. ä. uns schon ein gutes Stück näher an die idealen Einstellungen. Sie besitzen in der Regel ordentliche Farb-abstimmungen und mindern die Überschärfung. Einstellungen wie „Professionell“ oder „ISF“ (ein spezieller Kalibrierungsmodus für die imaging science foundation) geben alle Parameter für einen vollständigen Expertenabgleich frei. Probiert man die verschiedenen Bildmodi aus, sind die Unterschiede gewaltig und man findet schnell den mit dem natürlichs?ten Bild – der aber wahrscheinlich am langweiligsten ausschaut.

Bildformat

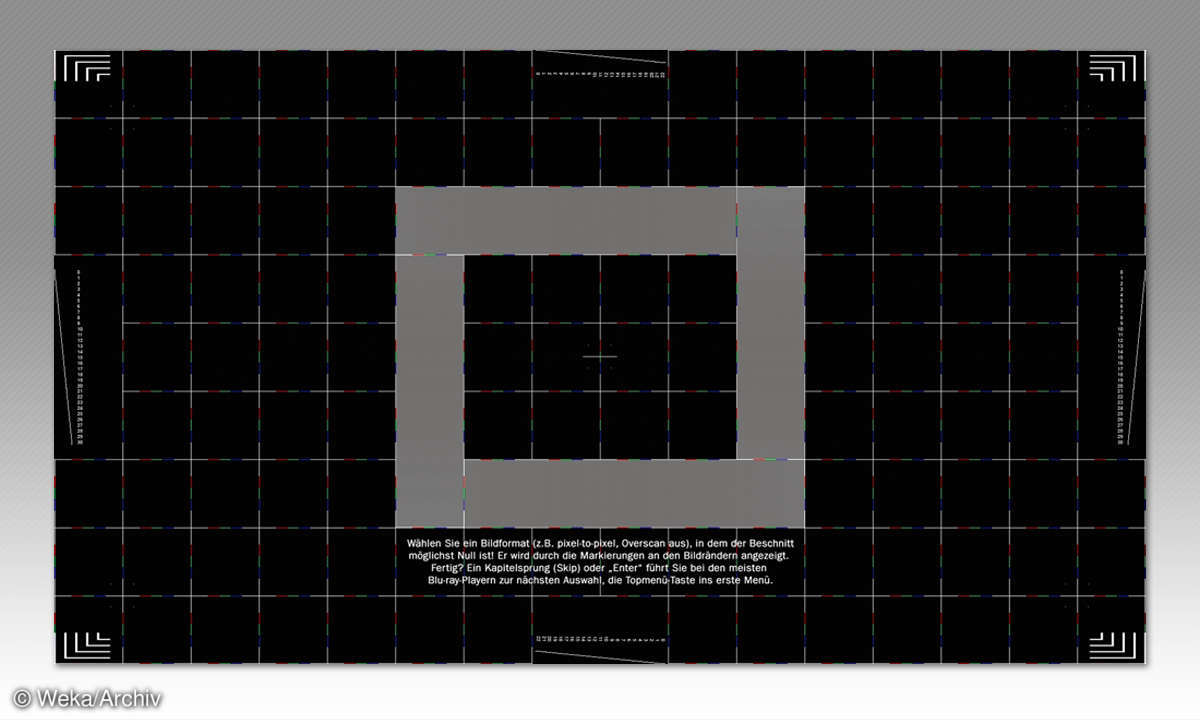

Ein perfekt aufgelöstes Bild bekommt man nur, wenn die Quelle nativ auf das Display abgebildet wird. Man nennt das „Pixel-to-Pixel“. So passt ein Blu-ray-Film perfekt auf einen Full-HD-TV, eine UHD-BD auf einen Ultra-HDTV. Bei der analogen TV-Übertragung wurde einst ein Overscan eingeführt, der Bildränder abschnitt – für die Zeilenrückführung der Bildröhre. Dieser leichte Zoom ist heute eigentlich nicht mehr nötig, wird aber werksseitig oft aktiviert. Man kann ihn in jedem guten TV abschalten.

Farbtemperatur

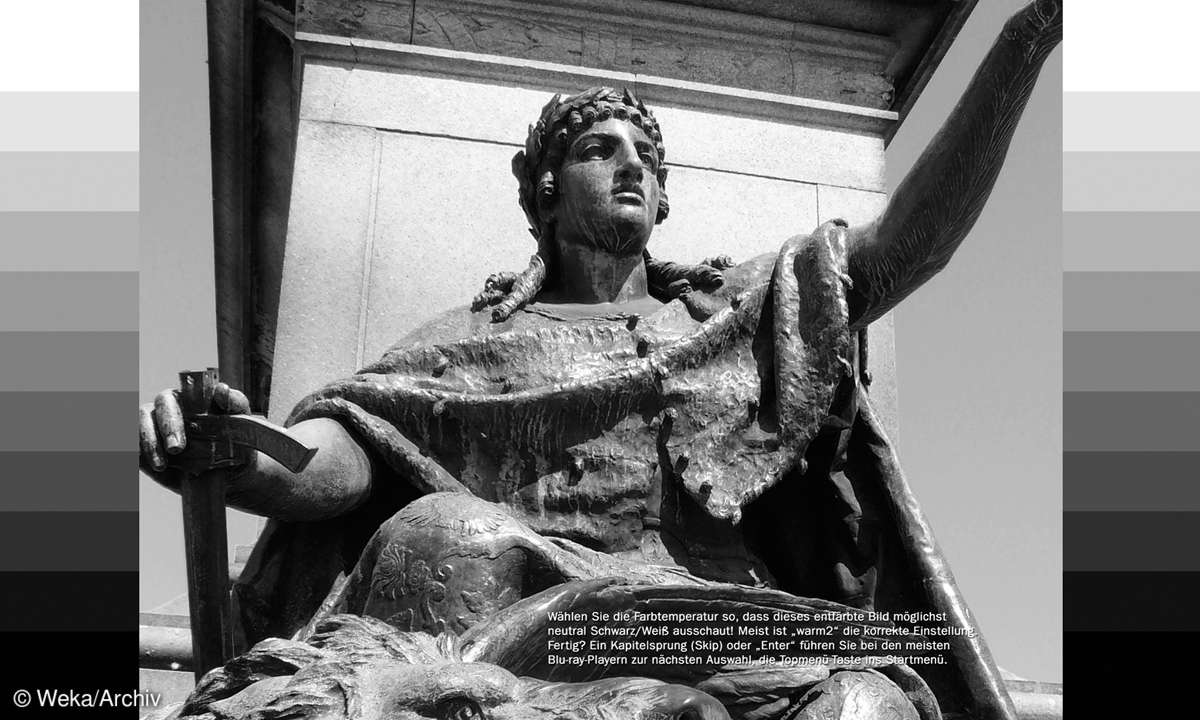

Alle TV-Sendungen und Bildkonserven werden für einen Weißpunkt „D65“ produziert. Sie besitzen also als Farbtemperatur etwa 6500 Kelvin. Weicht ein TV-Gerät davon ab, hat es einen Farbstich. Der kann das Bild jedoch kälter und damit auf den ersten Blick knackiger machen, ist jedoch unnatürlich und falsch. Die Farbtemperatur ist für den Weißpunkt, also die Mischung der Grundfarben zu Graustufen zuständig. Daher ist unser Testbild absolut von Farbe befreit und man sieht die Tendenz auf den ersten Blick. Gute Fernseher besitzen Voreinstellungen für die Farbtemperatur.

Helligkeit

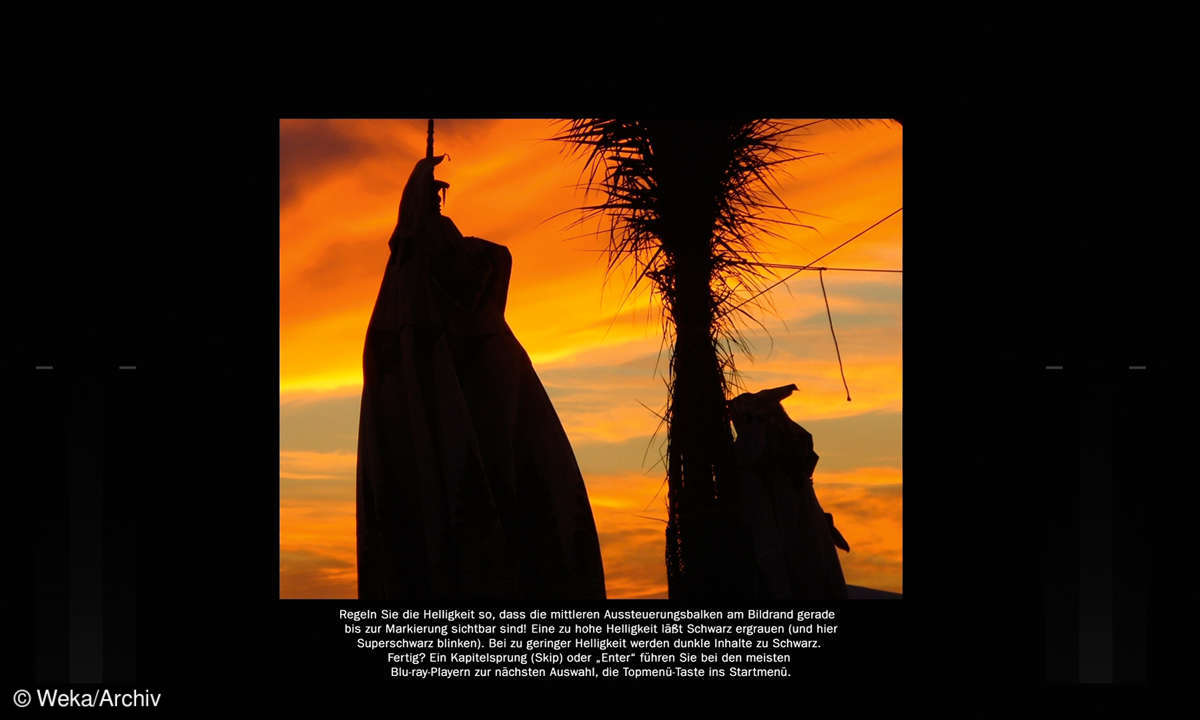

Die Helligkeit gleicht normalerweise den Schwarzwert ab. Der liegt in Videosignalen elektrisch und digital nicht bei Null. Und da ein bestimmter Eingangswert auf dem Display Schwarz erzeugen soll, gibt es im Quellsignal theoretisch Werte unterhalb von Schwarz, die aber nicht genutzt werden sollten. Wir spielen im Testbild mit diesen herum, um den Schwarzwert möglicht exakt bestimmen und damit die Helligkeit präzise einstellen zu können. Es gibt blinkende Inhalte, die verschiedene Pegel von Superschwarz enthalten, die man aber nur sehen darf, wenn die Helligkeit zu hoch geregelt ist. Optimal ist es, wenn nichts blinkt und die mittleren Aussteuerungsbalken an den Seiten bis zu den Markierungen erkennbar sind.

Kontrast

Mit dem Kontrast verhält es sich umgekehrt, aber im Prinzip ähnlich wie bei der Helligkeit. Er ist für die Verstärkung der Videopegel zuständig, damit die Leuchtkraft des Displays? optimal genutzt wird. Ist der Kontrast zu niedrig eingestellt, wird Weiß zu Hellgrau und damit fahl. Ist er zu hoch, überstrahlt Hellgrau Weiß und Bildinhalte verbinden sich zu Flächen.

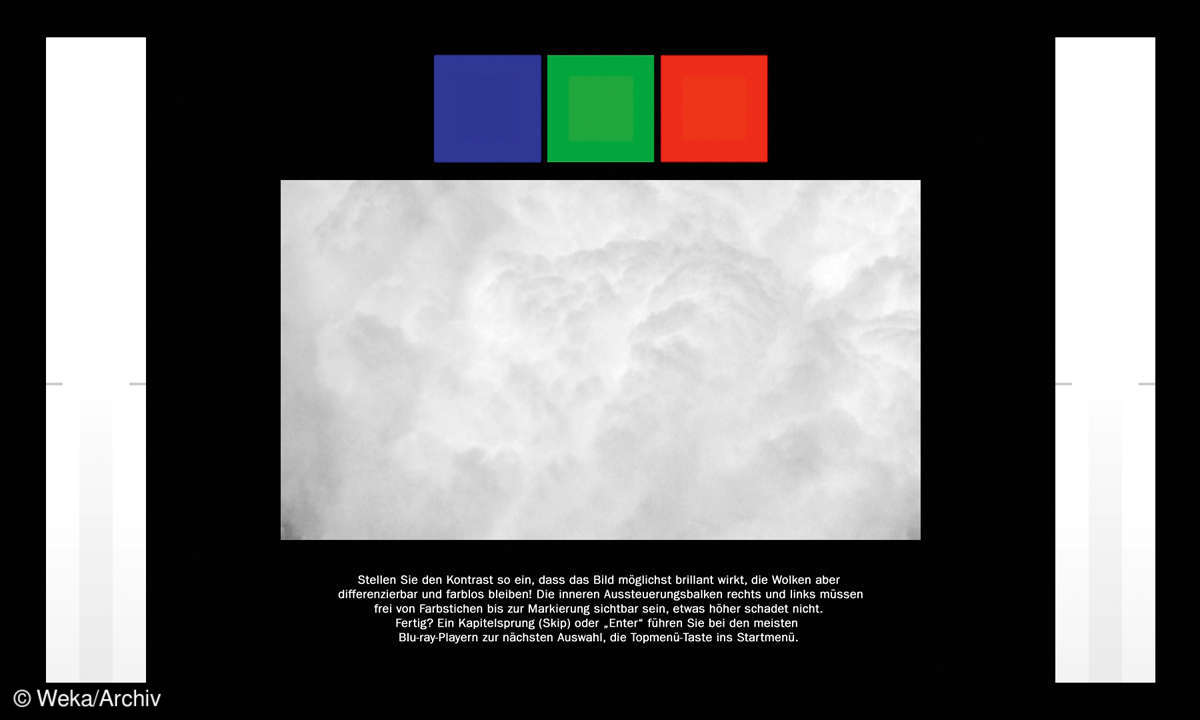

Um dieses Clipping zu verhindern, besitzen fast alle TVs Begrenzungsschaltungen. Sie erkennen Brillanzmaxima von zu hoch eingestelltem Kontrast und stauchen sie wieder in den legalen Bereich. Dabei wird das Gesamtbild jedoch aufgehellt. Man spricht von einer Manipulation der Gammafunktion. Die richtige Einstellung des Kontrastes hat man erreicht, wenn sich ein kontraststarkes Bild wie unser Testbild schnell verdunkelt, wenn man den Kontrast herunterregelt, sich aber kaum oder gar nicht aufhellt, wenn man den Regler weiter nach oben schiebt.

Bei Geräten, die keine Kompressionsschaltung verwenden, wie beispielsweise den meisten Projektoren, kann man den Kontrast ähnlich der Helligkeit an den Aussteuerungsbalken einstellen. Auch hier gibt es ein Superweiß, da der Normpegel nicht bei 100 Prozent des Eingangssignals liegt. Bekommen die Wolken im Testbild eine Färbung, ist der Kontrast zu hoch eingestellt und eine der Grundfarben übersteuert vor den anderen, was durchaus üblich ist.

Farbe

Videosignale werden nicht in ihren Grundfarben (RGB), sondern als Schwarzweißbild (Y) plus zwei Farbkomponenten (Cb, Cr) übertragen. Die Farbinfos jedes Pixelclusters geben an, wie stark sich die Sättigung von Grau abhebt. Verstärkt man die Werte, wird das Bild bunter. Der Regler „Farbe“ stellt dies ein.

Besitzt der TV eine „Blue only“- Expertenoption, lässt sich die Farbe mit unserem Testbild an den zehn Feldern mit Grundfarben vor den jeweiligen Graureferenzen abgleichen. Alternativ muss der kleine Junge frisch mit leicht rosa Hautton ausschauen, aber eher blass im Verhältnis zu Himmel, Bäumen und dem Orange des Kinderwagens.

Schärfe

Schärfe im Videosignal ist vergleichbar mit dem Höhenregler der Stereoanlage. Hohe (Pixel-) Frequenzen werden kontrastreicher (lauter), jedoch nicht detailreicher (höher). Damit erscheinen Kanten härter, bekommen aber auch teils störende Schatten (Reflexionen, Over- and Undershots). Diese Überzeichnungen von Kanten überdecken oder verdicken dann machmal sogar originale superfeine Inhalte. Das Bild wird dadurch also sogar gröber. Der Schärferegler im TV ist in der Regel auf Linksanschlag neutral. Er erzeugt sonst nur eine Überschärfung, die ein gutes Signal nicht nötig hat.

Gamma

Gamma ist die Funktion, die die Helligkeiten des Eingangssignals auf die Brillanz des Displays abbildet. Messtechnisch sollte sie zwischen 2,2 und 2,4 liegen. Eine Regelung ändert die Helligkeit von mittleren Farb- und Graustufen. Im Testbild befinden? sich Referenzkästen, die aber nur bei perfekt homogener Detailtreue (Schärfe, Bildformat) des TVs funktionieren. Das Testbild muss aus einer großen Entfernung betrachtet werden, aus der die feinen Linien als Graufläche erscheinen. Ist sie identisch mit der Testfläche, wird von der TV-Elektronik der angegebene Gammawert angewendet. Wirkt die feingliedrige Fläche bunt, stimmt etwas mit der Schärfeneutralität oder dem Clipping nahe Weiß nicht. Für diesen Test darf man den Kontrast zeitweise auf Mittelstellung (50) herunterregeln.

Sitzabstand

Bei normaler Sehstärke dürfte man nur ca. die dreifache Bildhöhe von einem Full-HD-TV entfernt sitzen, um alle Details wahrnehmen zu können. Ein detailreiches Testbild beweist dies. Es muss allerdings pixeltreu und ohne Überschärfung wiedergegeben werden, damit es richtig funktioniert.

Bewegungen

Gute TV-Geräte berechnen Zwischenbilder, um das Ruckeln von Bildquellen zu mindern. In unserer Testsequenz, die im Kinomodus (24p) produziert ist, läßt sich der Kompromiss aus Ruckeln und Artefakten (Pixelflirren um bewegte Objekte, sog. „Halos“) nach persönlichen Vorlieben finden.

Tonversatz

In vielen Anlagen und TV-Geräten wird nicht immer exakt lippensynchron gearbeitet. Digitalfernseher speichern für die Bildaufbereitung meist ein bis zwei Standbilder zwischen, um Rauschen zu erkennen oder Bewegungen nachführen zu können, im 3D-Modus manchmal noch mehr. Anhand unserer Testsequenz wird der Tonversatz gut visualisiert, um die Einstellung „LipSync“ oder „Audio Delay“ richtig einzusetzen.

Ein Problem für Gamer stellt das „Input Lag“ dar, also die totale Zeit, die ein TV braucht, um das Eingangssignal auf den Schirm zu bringen. Wer für Games oder Bildschirmarbeit (Mausverzögerung) eine besonders schnelle Reaktionszeit braucht, bekommt diese durch Aktivierung des „Game Mode“ oder „PC Mode“. Hier deaktiviert der Fernseher Bewegungsglättung und Rauschfilter, die intern Zeit benötigen. Danach sollte die Lippensynchronität nochmals überprüft werden.
