Handy-Display austauschen
Schritt 1: iPhone-Gehäuse öffnen
Schalten Sie das iPhone 4S vollständig aus. Lösen Sie die beiden Torx-ähnlichen Schrauben neben dem Dock Connector. Wichtig: Merken Sie sich im Folgenden penibel genau, wo Sie welche Schraube entfernt haben. Drehen Sie das iPhone herum, und schieben Sie die Hinterseite sanft nach oben, um das Rück-Cover zu entfernen.
Schritt 2: Akku entnehmen

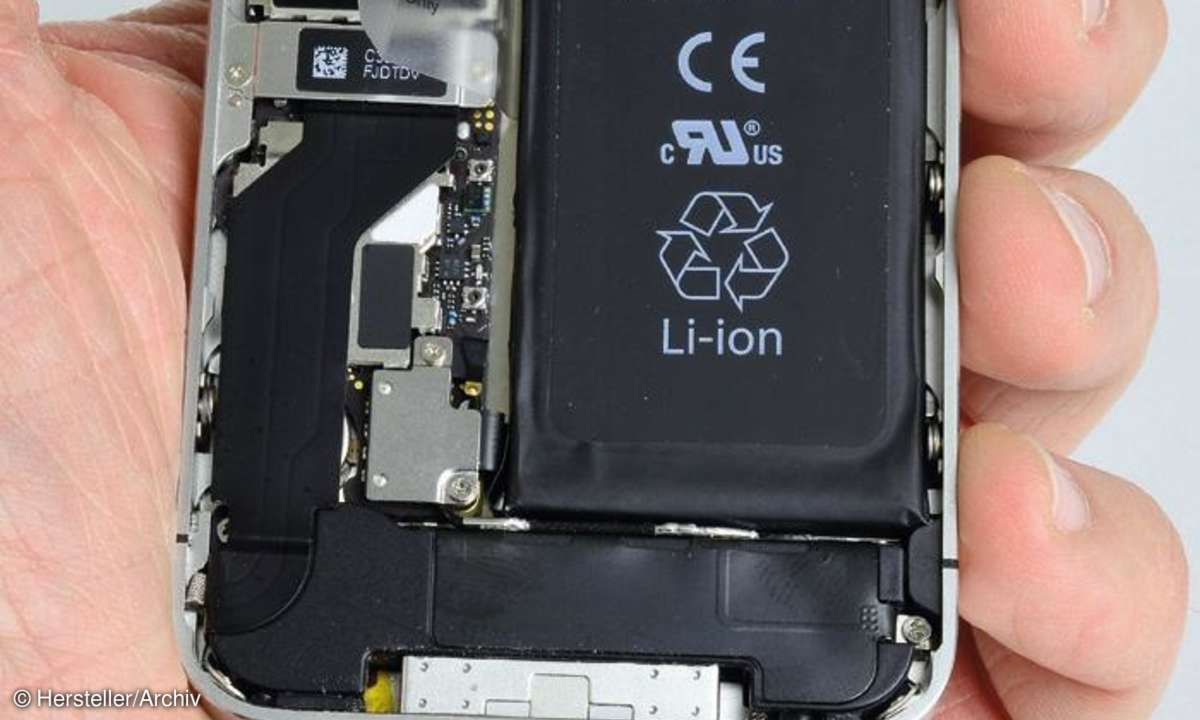

Lösen Sie die beiden Schrauben des Batterie-Anschlusses. Danach lässt er sich zusammen mit einem kleinen Plastikteil vorsichtig ablösen. Im nächsten Schritt hebeln Sie den auf der Unterseite zusätzlich verklebten Akku ab. Dabei können Sie zusätzlich auch an der durchsichtigen Plastiklasche neben dem Akku ziehen.
Schritt 3: Dock Connector lösen

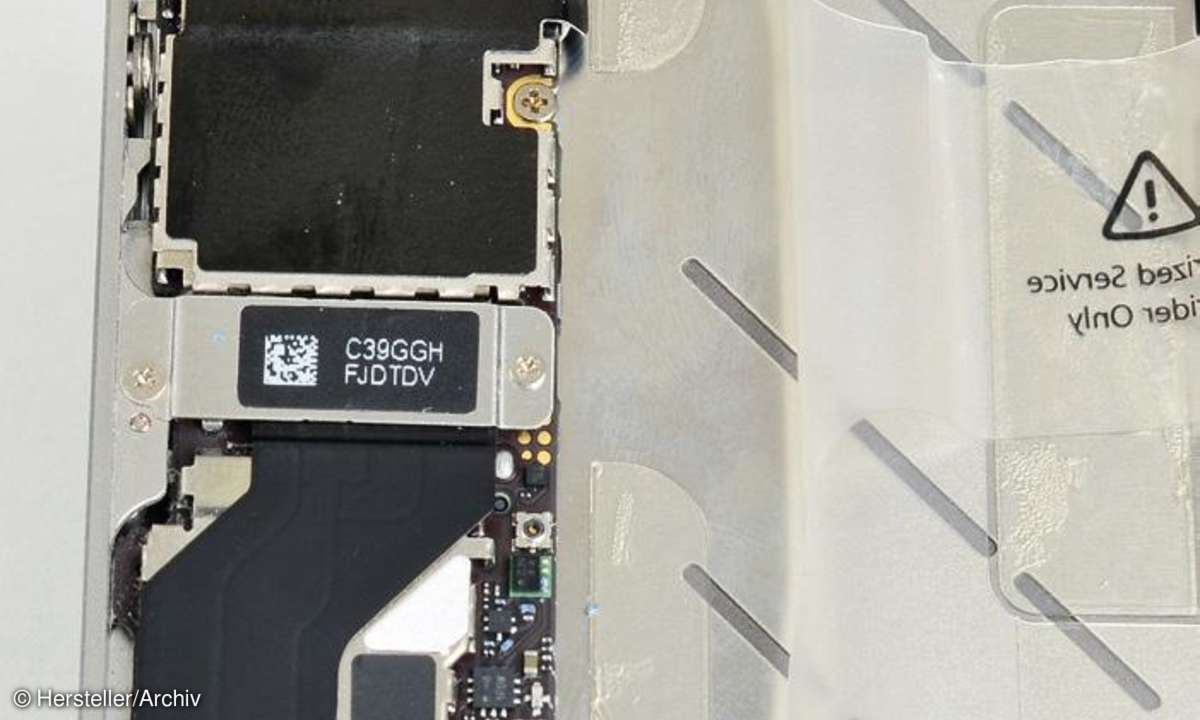

Entfernen Sie die beiden markierten Schrauben, und nehmen Sie die lose silberne Metallplatte ab. Lösen Sie mit dem mitgelieferten Plastikwerkzeug das darunter befindliche Anschlusskabel des Dock Connectors ab. Jetzt lässt sich das leicht festgeklebte Flachbandkabel vorsichtig ablösen und zur Seite hin wegklappen.
Schritt 4: Antennenkabel entfernen

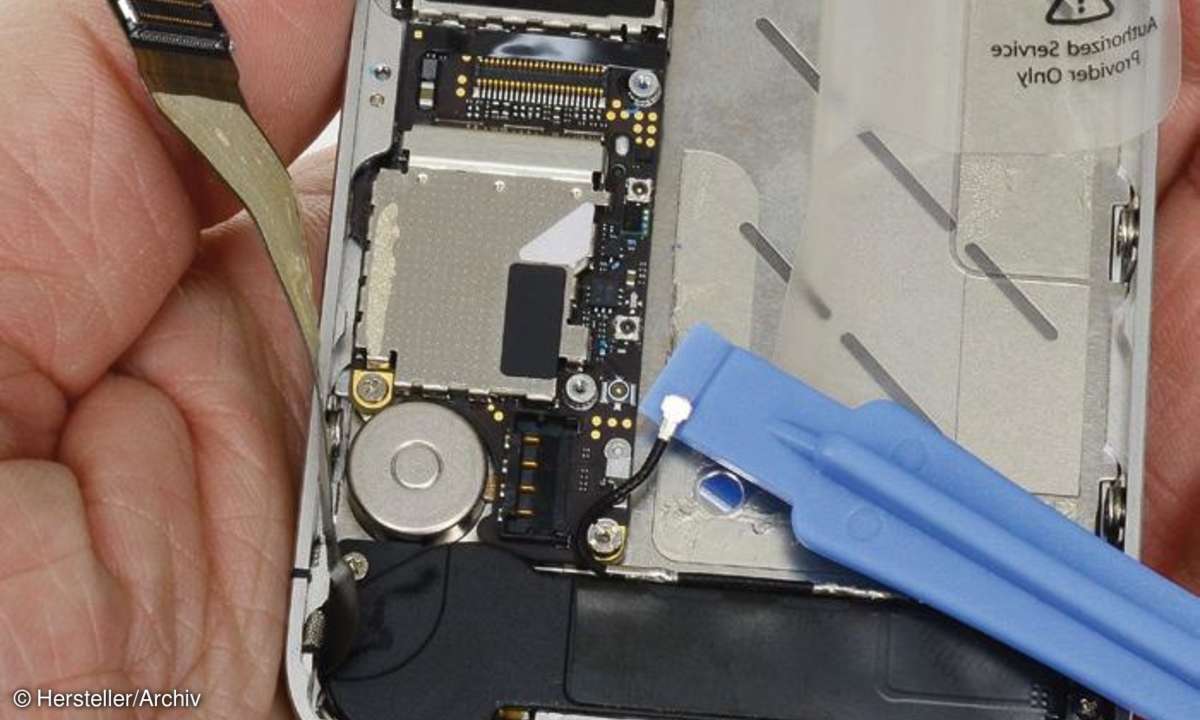

Mit dem zuvor schon verwendeten Plastikwerkzeug können Sie nun auch den Anschlussstecker der iPhone-Antenne vom Mainboard ablösen. Ziehen Sie das Antennenkabel auch aus der darunter befindlichen Führung, um es schließlich vollständig freizulegen.
Schritt 5: BefestigungsSchrauben des Mainboards lösen

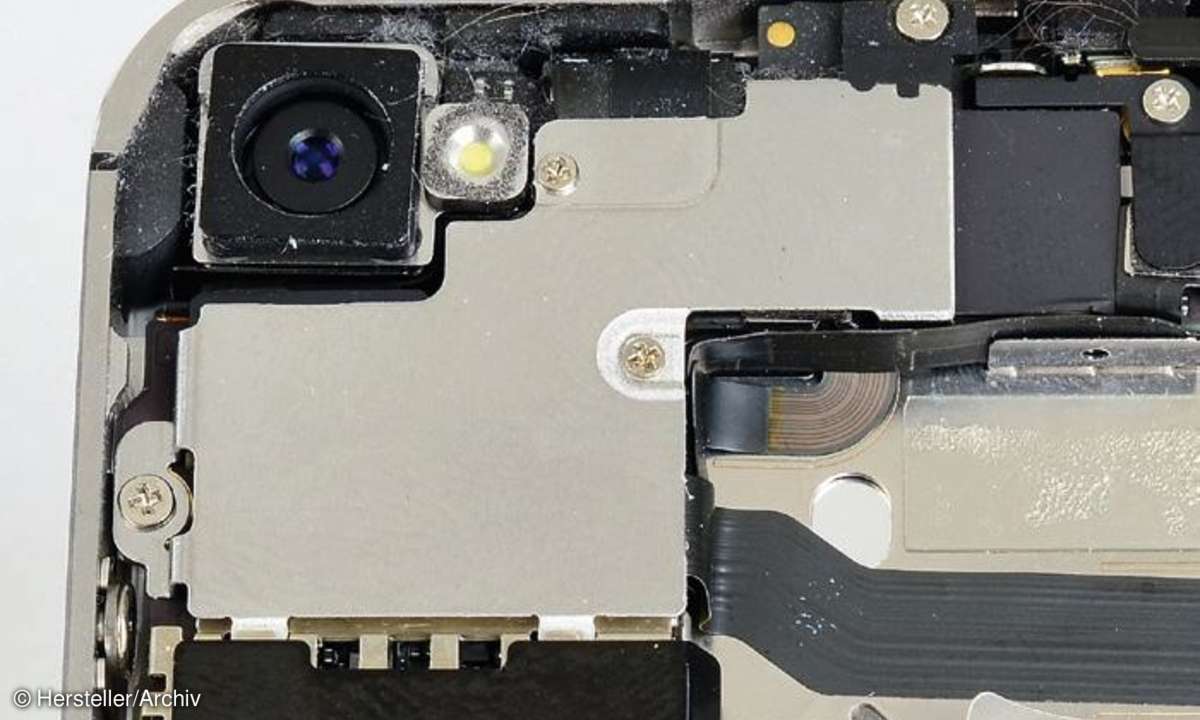

Entfernen Sie den schwarzen Plastikring rund um das Kameralicht, siehe Pfeil. Vegessen Sie beim späteren Zusammenbau nicht, ihn hier wieder anzubringen. Lösen Sie die vier markierten Schrauben: Jetzt lässt sich das metallische Schutz-Cover mit dem Plastikwerkzeug abheben.
Schritt 6: IP hone-Kamera ausbauen

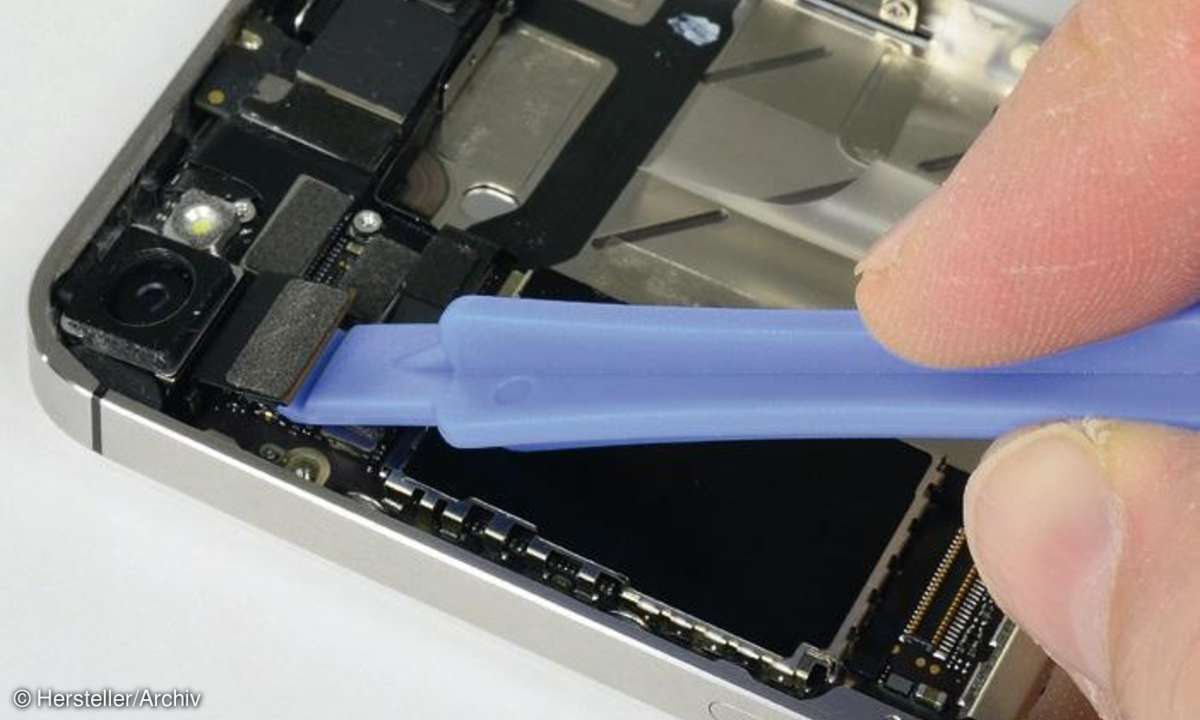

Lösen Sie mit dem Plastikwerkzeug das Anschlusskabel der iPhone-Kamera am Mainboard. Dieses verbirgt sich unter der rechteckigen schwarzen Fläche und ist auf dem Mainboard nur aufgesteckt.
Entnehmen Sie schließlich die komplette Kamera-Einheit, etwa mit einer Pinzette.
Schritt 7: Sim-Karte entfernen

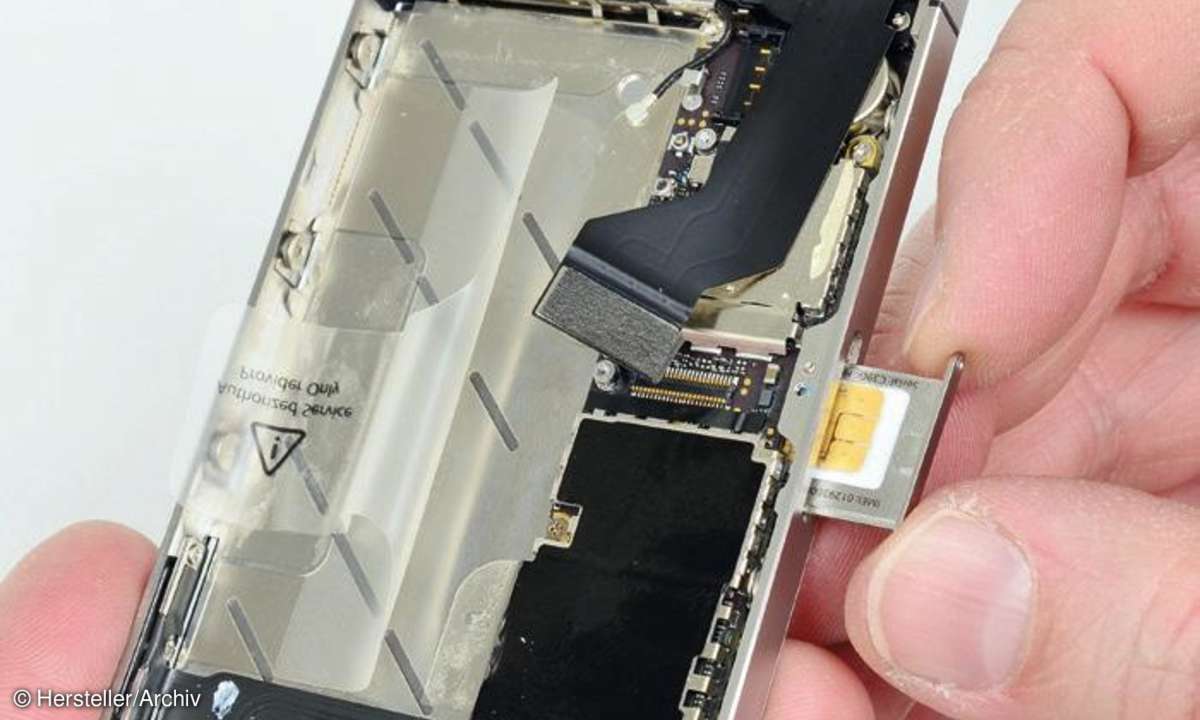

Falls noch nicht geschehen, entnehmen Sie jetzt noch die SIM-Karte aus dem Smartphone. Dazu stecken Sie etwa das Ende einer Büroklammer in das kleine Loch, das sich an der Seite des iPhones befindet. Für diese Aktion ist durchaus etwas Kraftaufwand notwendig, bis schließlich ein kleiner Schlitten mit der eingelegten SIM-Karte aus dem Gerät herausfährt.
Schritt 8:Flachbandkabel entfernen

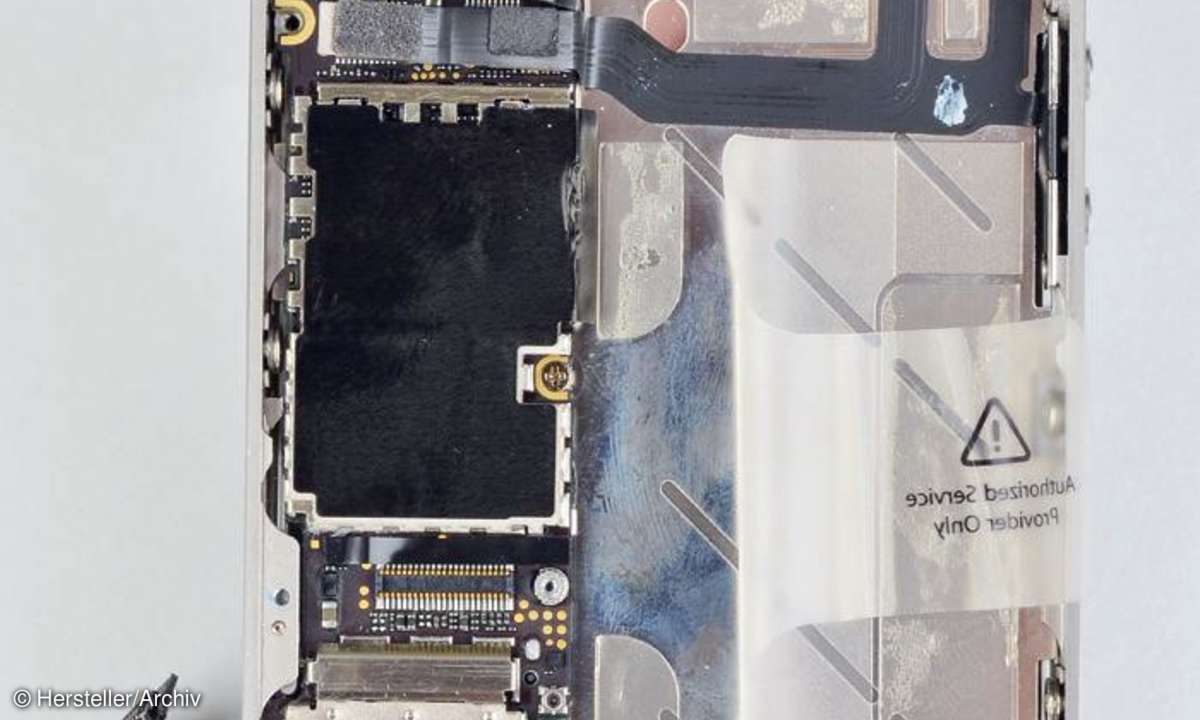

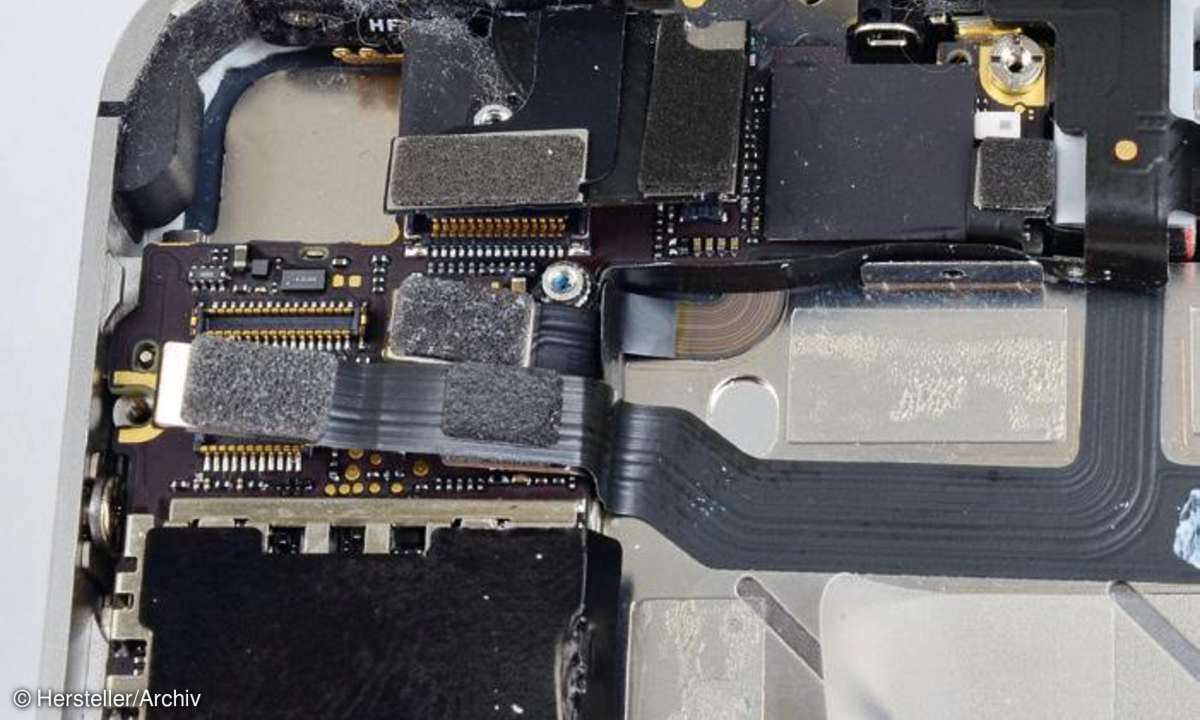

Lösen Sie jetzt alle fünf markierten Flachbandkabel mit dem Plastikwerkzeug vorsichtig ab. Der im Bild untere rechte Anschluss ist erst sichtbar, wenn man das Kabel daneben abgelöst hat.
Lösen Sie die Schraube rechts, und entfernen Sie einen kleinen Clip mit einer Pinzette. Erst jetzt ist die im Bild markierte Schraube sichtbar, die Sie ebenfalls entfernen.
Schritt 9: Letzte Befestigungen des iPhone-Mainboards lösen
Direkt unter der in Schritt 8 markierten Schraube befindet sich auch noch ein quadratischer Anschuss für die WLAN-Antenne, den Sie jetzt ebenfalls abnehmen müssen.
Die im obigen Bild markierte oberste Schraube ist unter einem kleinen schwarzen Klebeband verborgen, das Sie erst noch ablösen. Danach wird die Schraube darunter sichtbar und lässt sich entfernen. Heben Sie das Klebeband gut auf, und bringen Sie es beim späteren Zusammenbau wieder genau an dieser Stelle an.
Lösen Sie nun auch die markierten drei Schrauben: nahe des Batterieanschlusses, neben dem Vibrationsalarm und in der Mitte des geöffneten iPhone-Gehäuses.

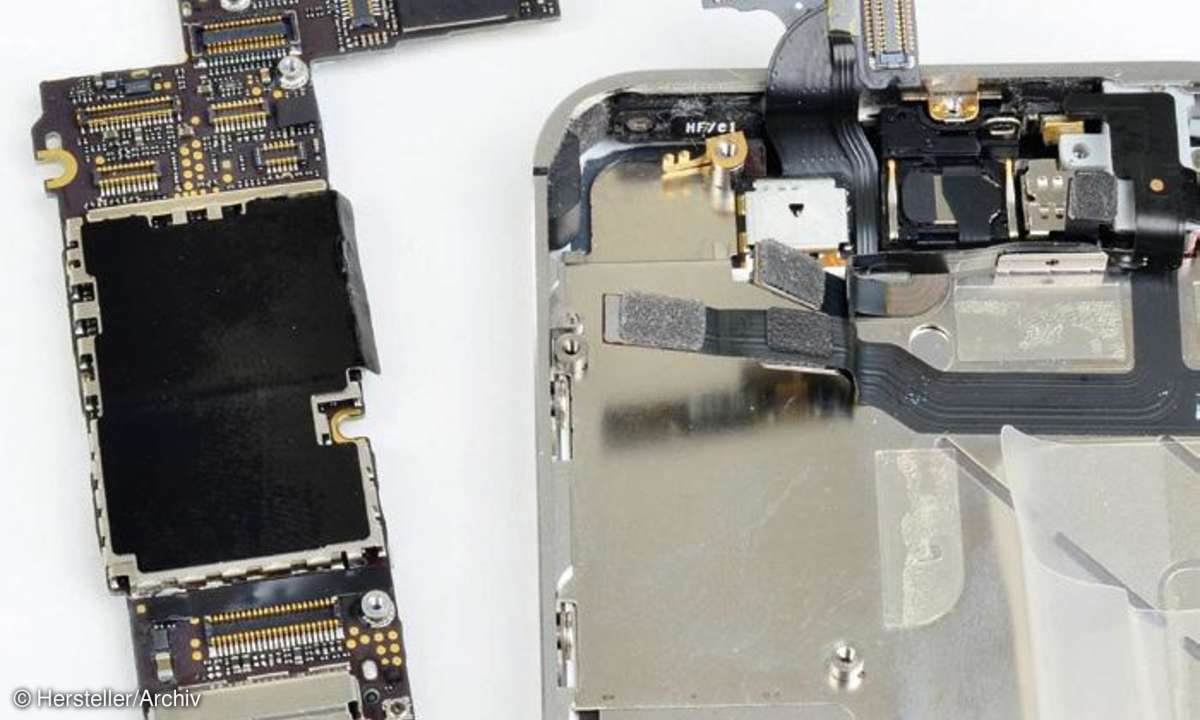

Sind die Schrauben entfernt, lässt sich schließlich das Mainboard des iPhone 4S aus dem Gehäuse entfernen. Beginnen Sie am besten im unteren Bereich des Gehäuses nahe der schwarzen Lautsprecher, und heben Sie es dort an.
Schritt 10: Erdungsblech nicht verlieren
Sobald Sie das Mainboard entnommen haben, hat das kleine goldfarbene "Erdungsblech" der Rückkamera keinen Halt mehr. Entfernen Sie es, und vergessen Sie es nicht beim späteren Zusammenbau wieder genau hier anzubringen.
Schritt 11: Vibrationsmotor & Lautsprecher

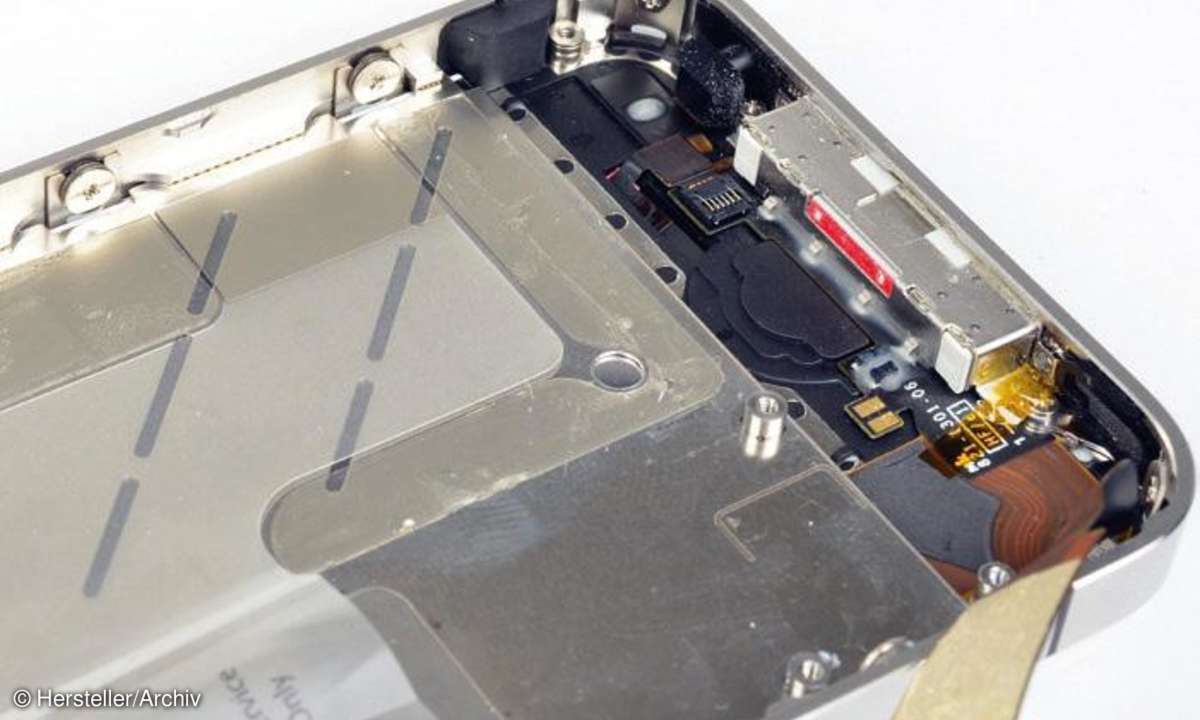

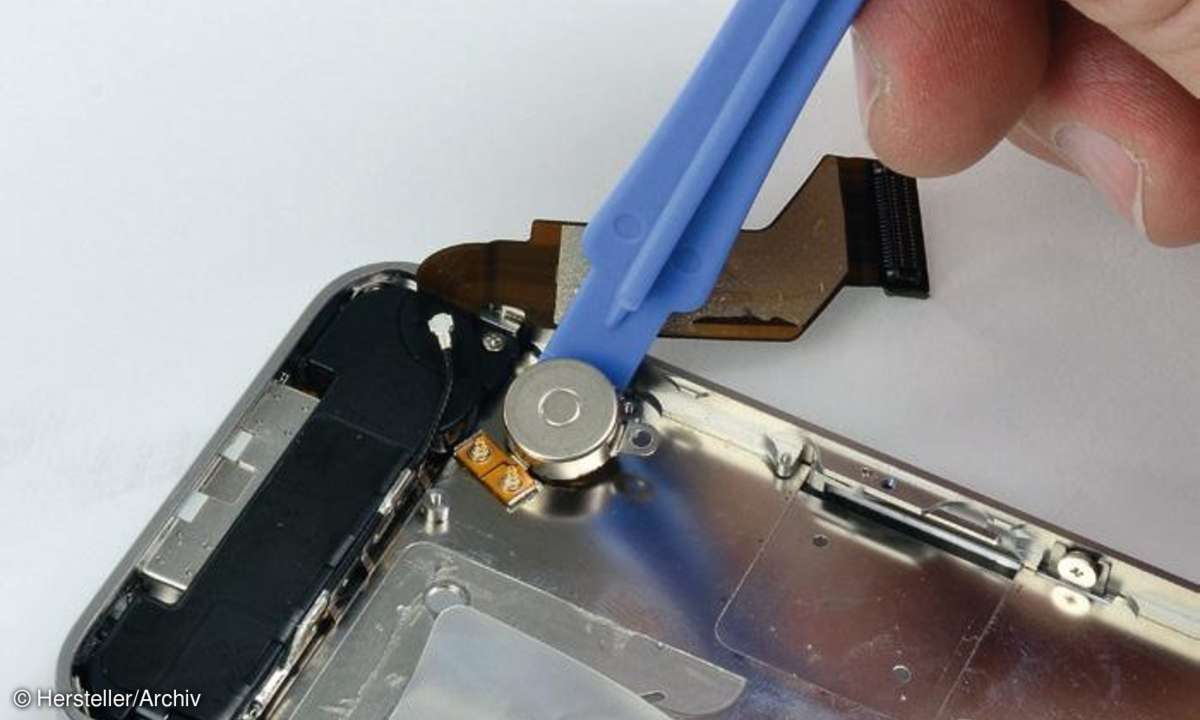

Mit dem Plastikwerkzeug hebeln Sie den festgeklebten Vibrationsmotor heraus, ohne seine Kontakte abzubrechen. Entfernen Sie die beiden Schrauben des Lautsprechers. Unter einer davon befindet sich ein kleines Plastikzwischenstück.
Schritt 12: Display-Schrauben entfernen
An allen vier Gehäuseecken müssen jetzt noch die Schrauben entfernt werden, mit denen das Display befestigt ist. Eine davon verbirgt sich hinter einem Klebeband.
Zusätzlich müssen Sie noch die sechs großen Schrauben an den Seitenwänden lockern, aber nicht vollständig entfernen.
Schritt 13: Defektes Display abnehmen

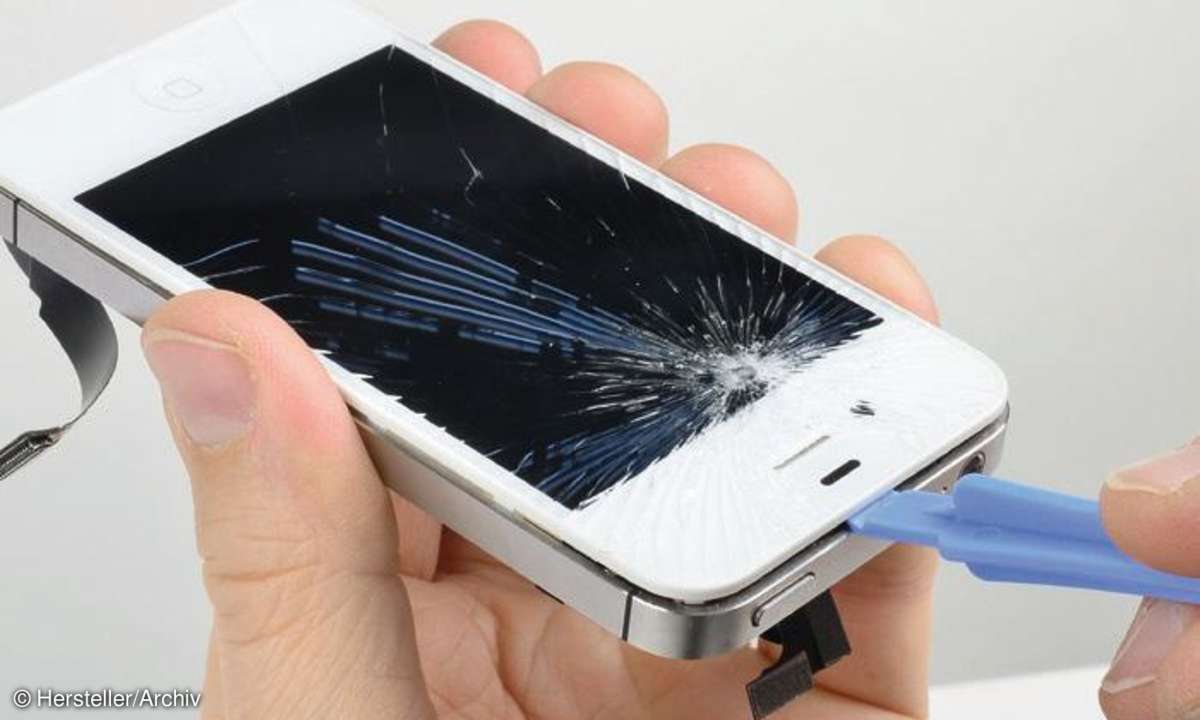

Mit dem Plastikwerkzeug lässt sich das im Schritt zuvor gelockerte, defekte Display jetzt an allen Seiten anheben. Merken Sie sich vor dem vollständigen Herausnehmen unbedingt die genaue Kabelführung der beiden Flachbandkabel des Displays. Entfernen Sie auch den Homebutton und das Lautsprechergitter vom defekten Display.
Schritt 14: Neues Display einbauen

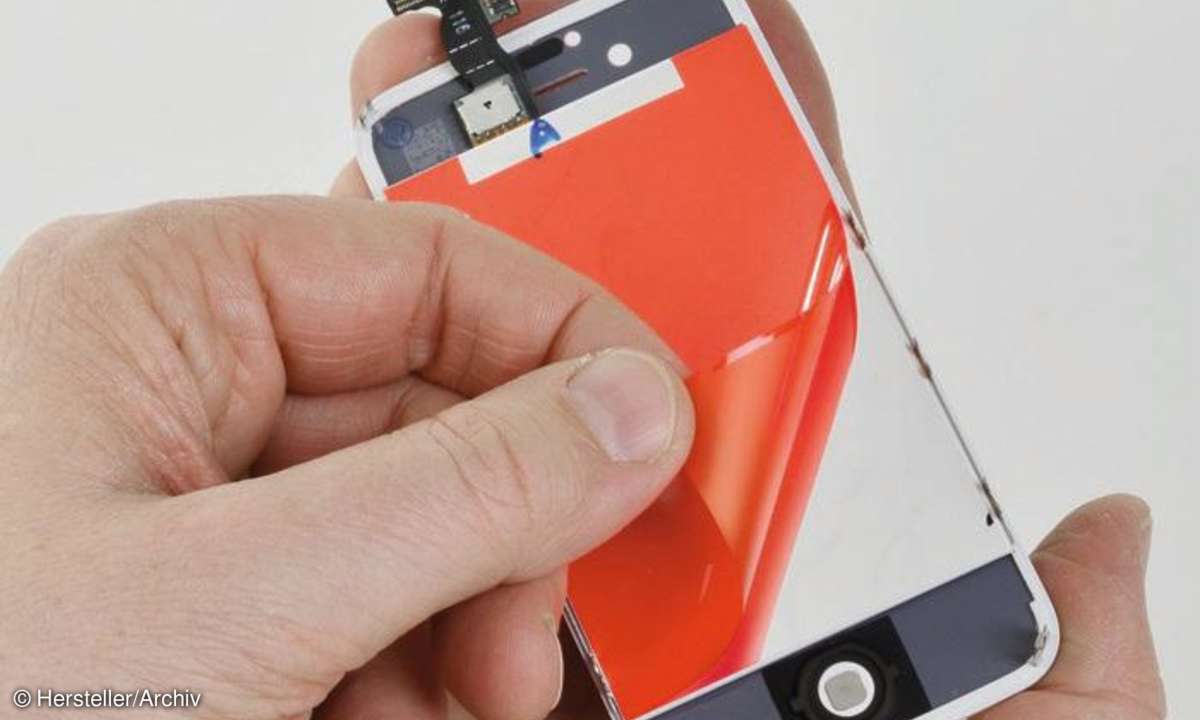

Kleben Sie den Homebutton und das Lautsprechergitter an das neue Display. Entfernen Sie dessen Schutzfolie. Achten Sie beim Einbau darauf, die Flachbandkabel vollständig durch die Öffnung zu ziehen und die Kabel nicht zu beschädigen. Bauen Sie das iPhone in umgekehrter Reihenfolge wieder zusammen. Fertig!
