Asus Geforce GTX 1070 Turbo: Umbau auf Arctic Twin Turbo 3
In dieser Anleitung zeigen wir exemplarisch den Kühler-Umbau einer Asus Geforce GTX 1070 Turbo mit einem Arctic Accelero Twin Turbo 3.
Schritt 1
Die Asus Geforce GTX 1070 Turbo hat einen Radiallüfter, der heiße Luft aus dem Gehäuse saugt und dabei unter Last eine Menge Krach machen kann. Da dieses Blower-Design für Kühler in einem großen und gut belüfteten Gehäuse nicht nötig ist, bauen wir einen Twin Turbo 3 von Arctic drauf.
Schritt 2

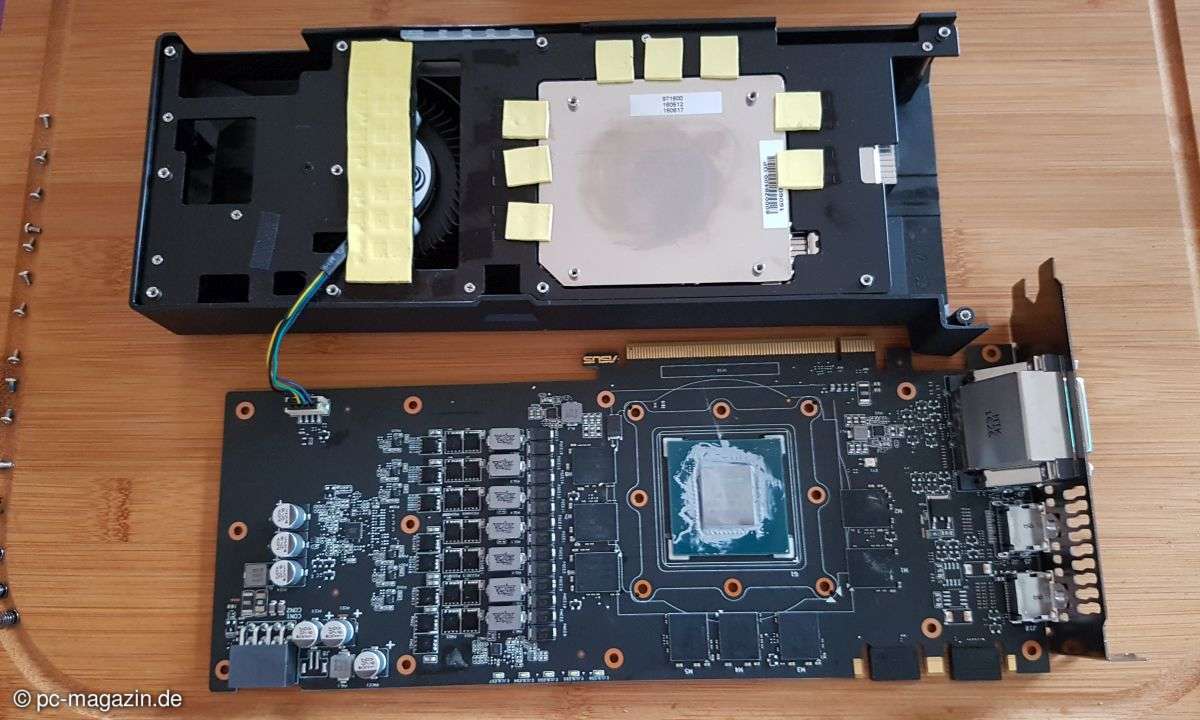

Zuerst lösen wir die Schrauben auf der Rückseite der Platine sowie am Slot-Blech. Dann nehmen wir den alten Kühler vorsichtig ab. Bedenken Sie dabei, dass Sie die Garantie verlieren. Die Wärmeleitpaste wurde vom Hersteller sehr großzügig aufgetragen. Entfernen Sie die Überreste auf der GPU-Oberseite mit einem Reinigungstuch. Die Wärmeleitpads (gelb) dürfen nicht auf der Karte bleiben, merken Sie sich auf jeden Fall die Positionen - dort wird es besonders heiß. In der Regel liegen Sie auf der Höhe des Grafikspeichers (Acht Pads rund um die GPU) und der Spannungswandler (links). Lösen Sie natürlich auch das Lüfterkabel.
Schritt 3

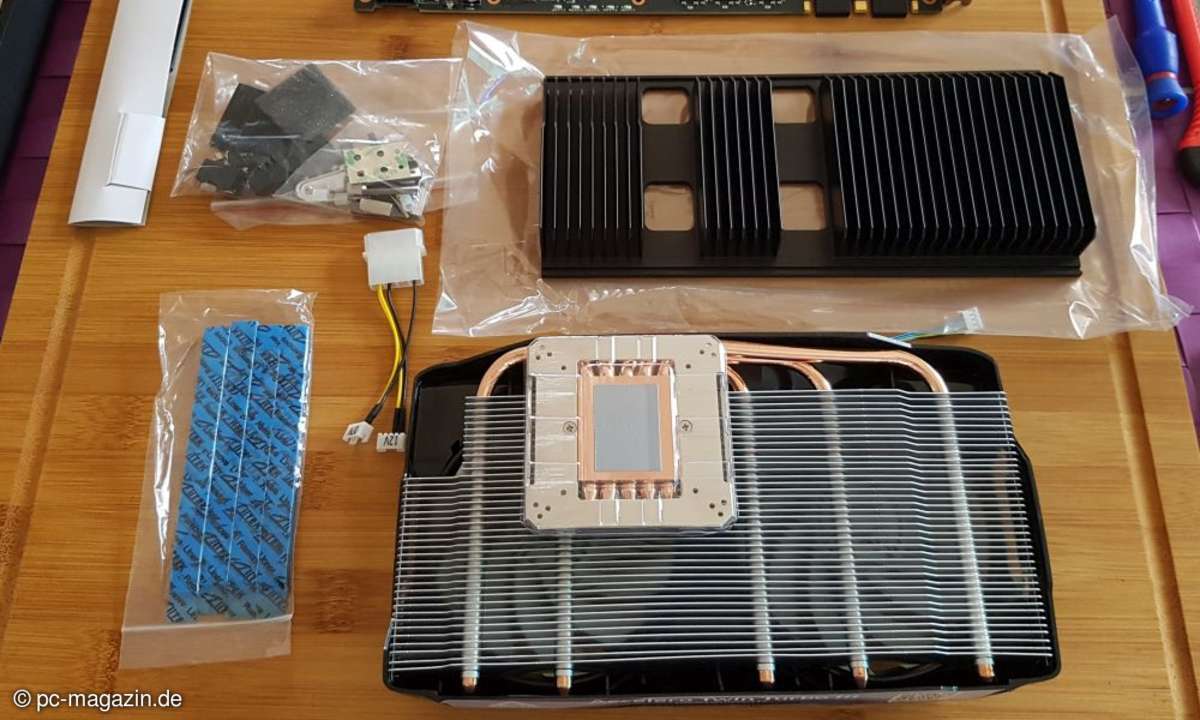

Packen Sie den Arctic Accelero Twin Turbo 3 aus und schauen Sie in der Anleitung, welche Bauteile sie benötigen. Für eine Geforce GTX 1070 brauchen Sie etwa nicht zusätzliche Montagerahmen, als Abstandshalter benötigen Sie die 0,3-Millimeter-Spacer. Die liegen in der Tüte.
Schritt 4

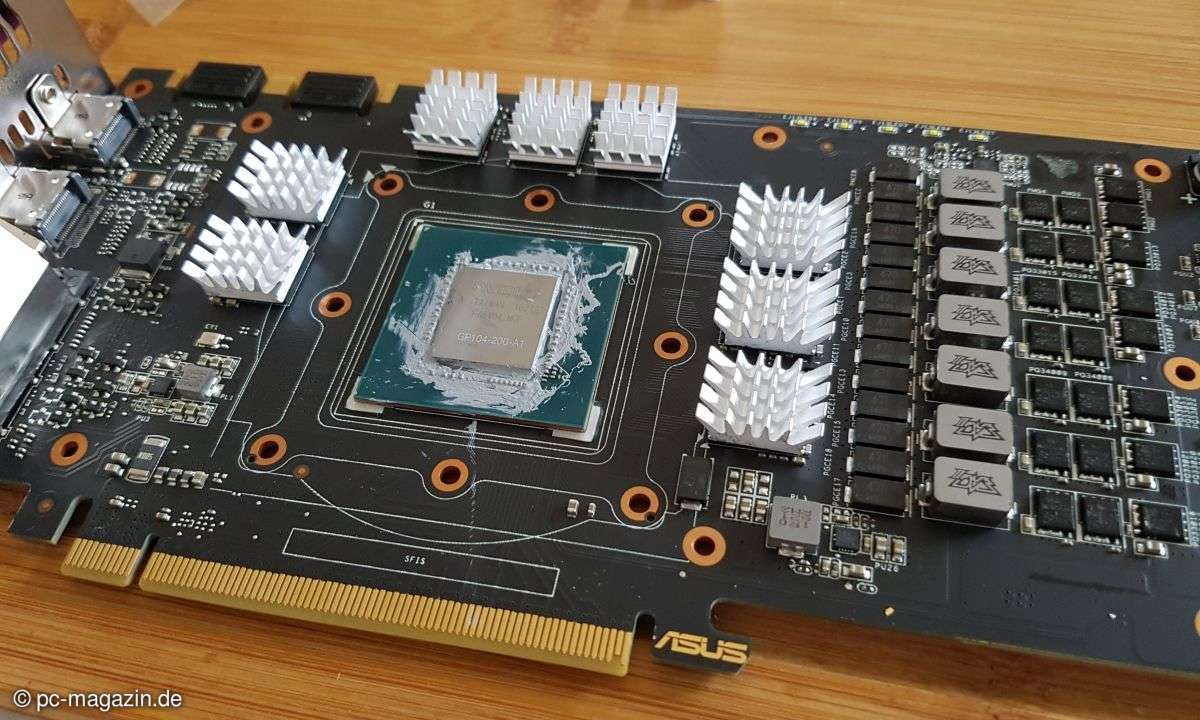

Eigentlich nicht nötig, aber wir statten den VRAM auf der Vorderseite mit zusätzlichen Heatsinks aus, die Sie für wenige Euro auf Amazon bekommen. Der Twin Turbo 3 leitet die Hitze des Speichers und der Spannungswandler auf die Rückseite und kühlt sie passiv mit einer riesigen Backplate.
Schritt 5

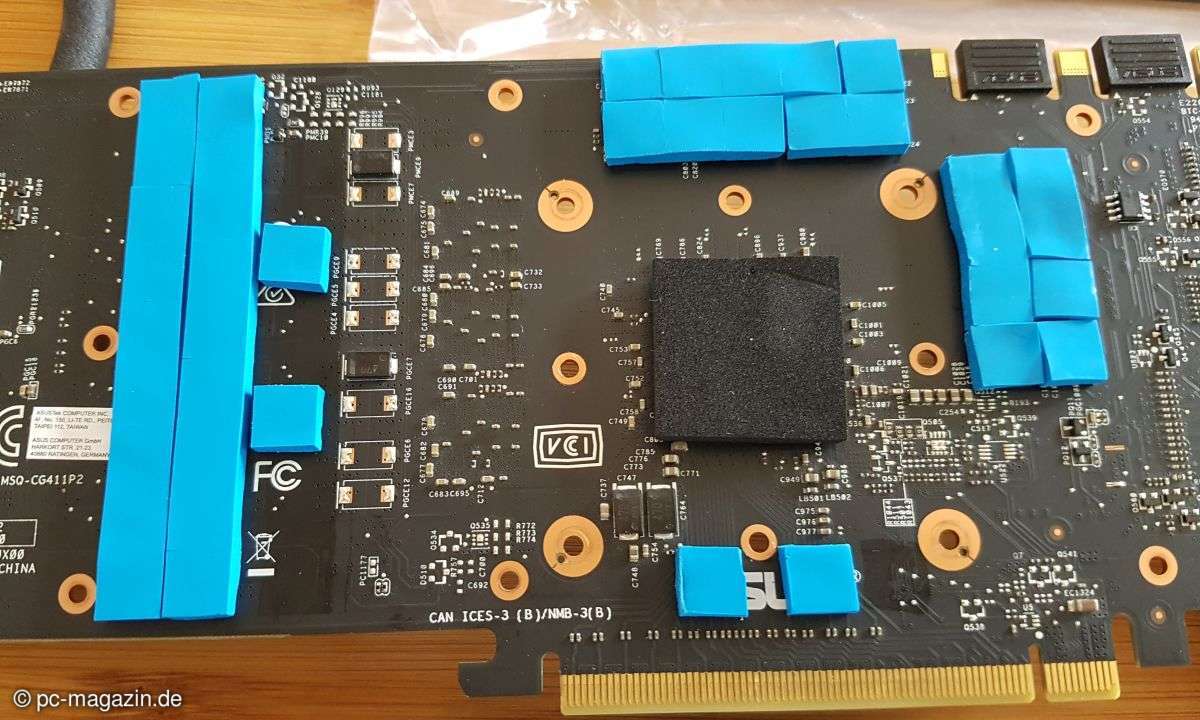

Auf der Rückseite der Asus Geforce GTX 1070 Turbo müssen Sie die Wärmeleitpads des Arctic Accelero Twin Turbo 3 anbringen. Links bekleben Sie die Rückseite der Spannungswandler. Auf die GPU kommt eine kleine Schaumstoffmatte, die Hitze des Chips soll nur an den Hauptkühlkörper geleitet werden. Unten sehen Sie Wärmeleitpads, die für den Druckausgleich dienen, damit die Karte keinen Schaden nimmt. Wir haben rechts und oben von der GPU Pads verteilt. Links fehlen sie noch. Die dürfen Sie natürlich nicht vergessen.
Schritt 6

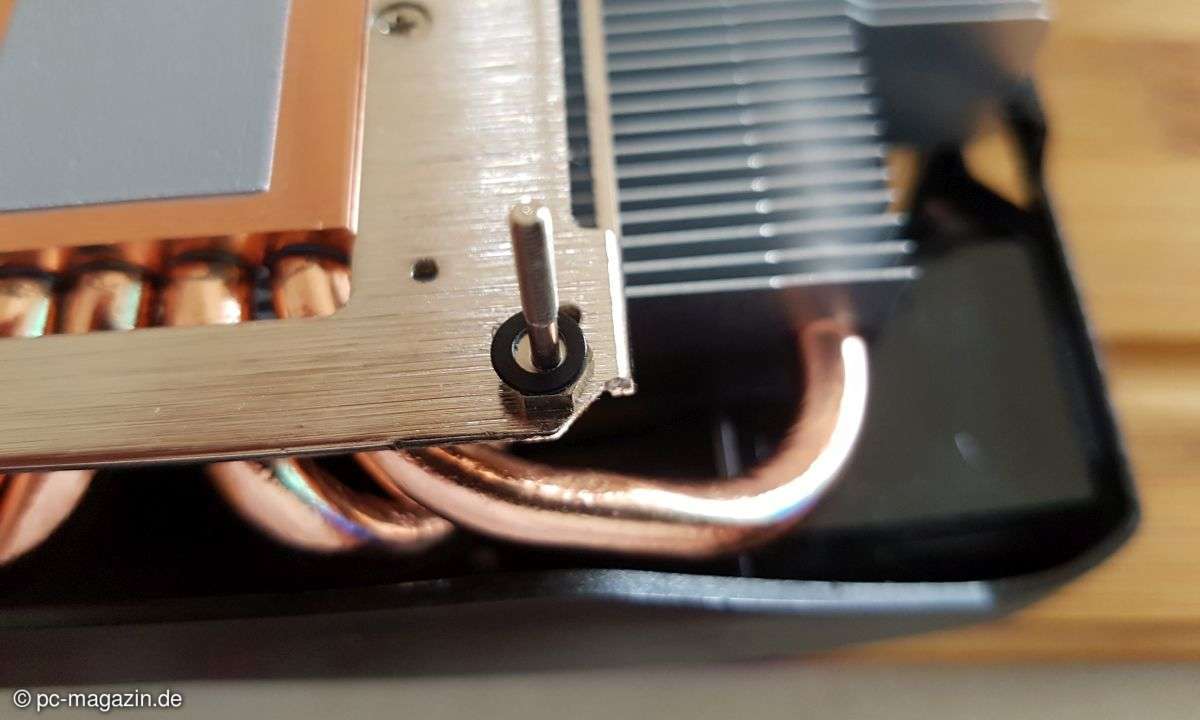

Die GPU einer Geforce GTX 1070 benötigt beim Twin Turbo 3 die schwarzen 0,3-Millimeter-Abstandshalter. Die sorgen für ein planes Aufliegen des Kühlkörpers. Suchen Sie die richtigen Bohrungen für Nvidia-Chips und bringen Sie die vier Schrauben an. Stecken Sie den Kühler auf die Karte und schließen Sie das Lüfterkabel an. Auf der Rückseite kommen dann weitere (weiße) Abstandshalter und Fixierplatten, die die Backplate an der Grafikkarte halten. Schrauben Sie anschließend das Konstrukt fest zusammen.
Schritt 7

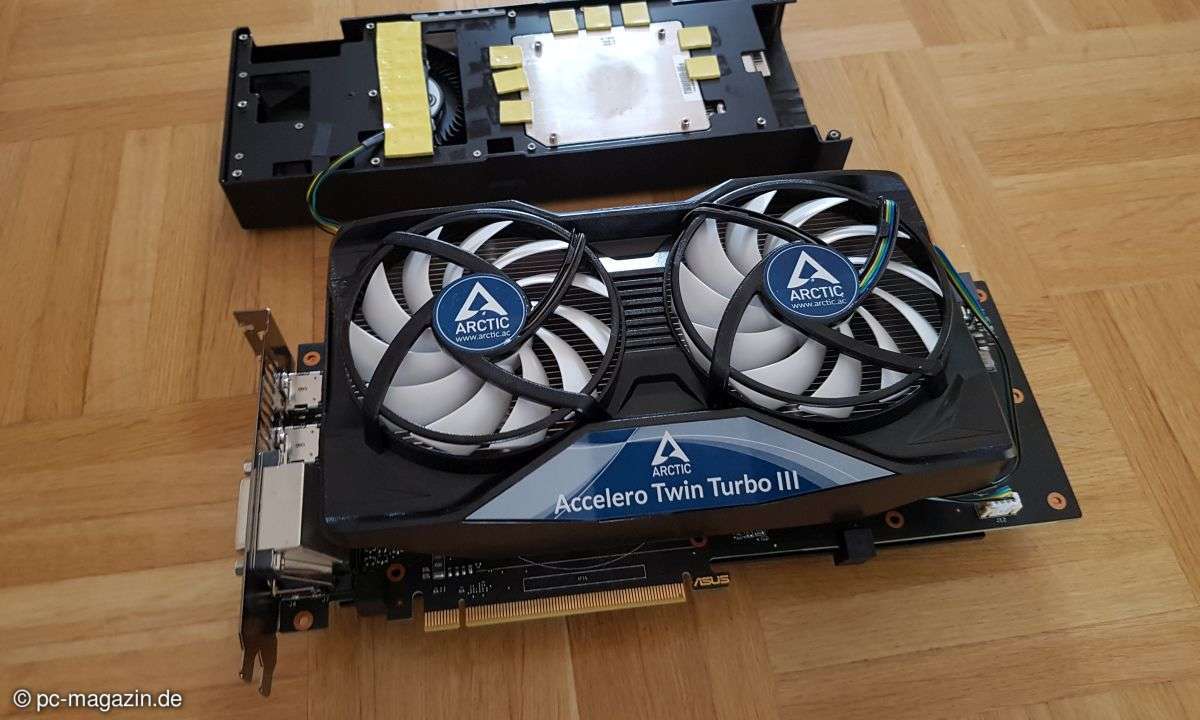

Nach dem Umbau benötigt die Asus Geforce GTX 1070 Turbo gut vier Slot auf dem Mainboard. Durch die Backplate kann es bei manchen CPU-Kühlern zu Platzmangel kommen. Sie können dann jedoch einen der unteren PCI-Express-Slots für die Karte nutzen.
