GPU-Kühler tauschen: Arctic Accelero Mono Plus auf Zotac Geforce GTX 970
Wir zeigen, wie Sie den Grafikkartenkühler einer Zotac Geforce GTX 970 tauschen. Als Kühler verwenden wir den Arctic Accelero Mono Plus.
Vorbereitung
Benutzen Sie eine weiche Oberfläche. Neben der Grafikkarte und dem Kühler werden Sie einen feinen Kreuzschraubenzieher und ein Tuch brauchen, um Rückstände der alten Wärmeleitpaste zu entfernen.

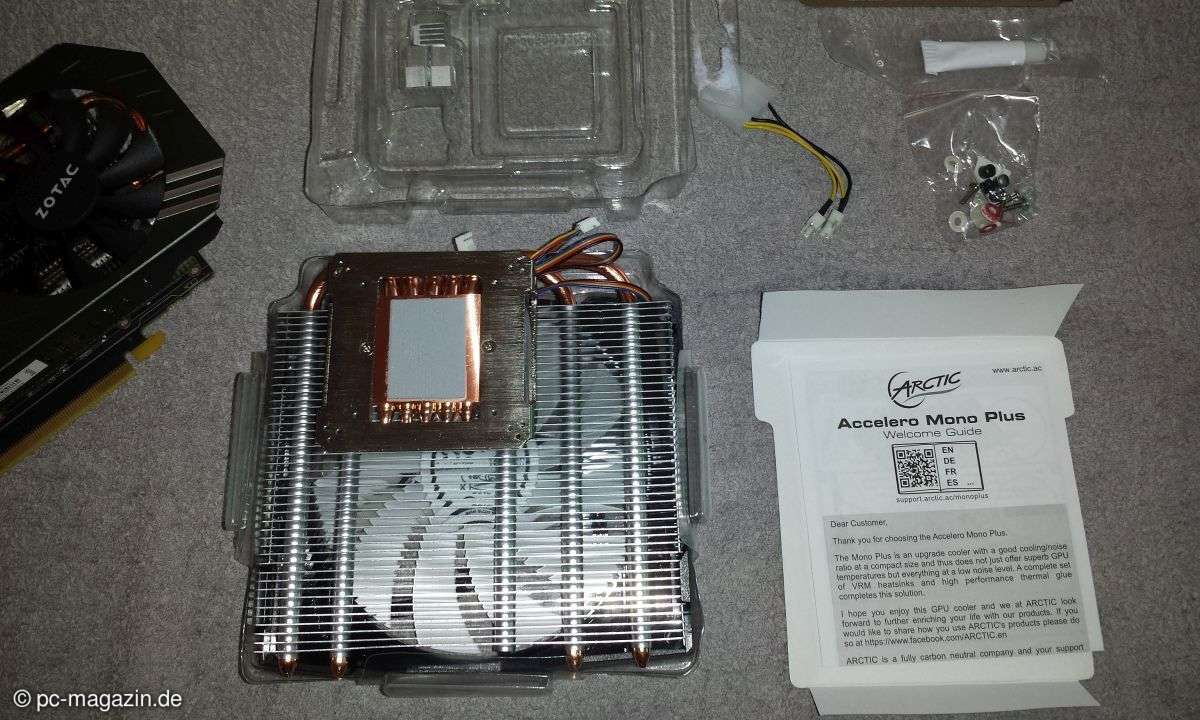

Mono Plus - Lieferinhalt
kaufenDer Arctic Accelero Mono Plus bietet neben einer Anleitung noch diverses Zubehör – Schrauben, Abstandshalter, Alu-Kühlkörper sowie Wärmeleitkleber für die VRAM-Chips, eine Slot-Blende und mehr. Nicht alles werden Sie davon benötigen. Die Menge der einzusetzenden Teile richtet sich nach Ihrer Grafikkarte.
Übrigens: Die Wärmeleitpaste ist bereits an der Unterseite des Kühlelements angebracht.
Links und rechts von der Wärmeleitpaste sehen Sie Schrauben. Diese sollten Sie lösen, um den Rahmen für den Kühler abmachen zu können. Legen Sie diesen später auf den Grafikchip. Das ist nötig, um den zur Verfügung stehenden Platz für die VRAM-Kühler zu bestimmen.
Alten Kühler entfernen

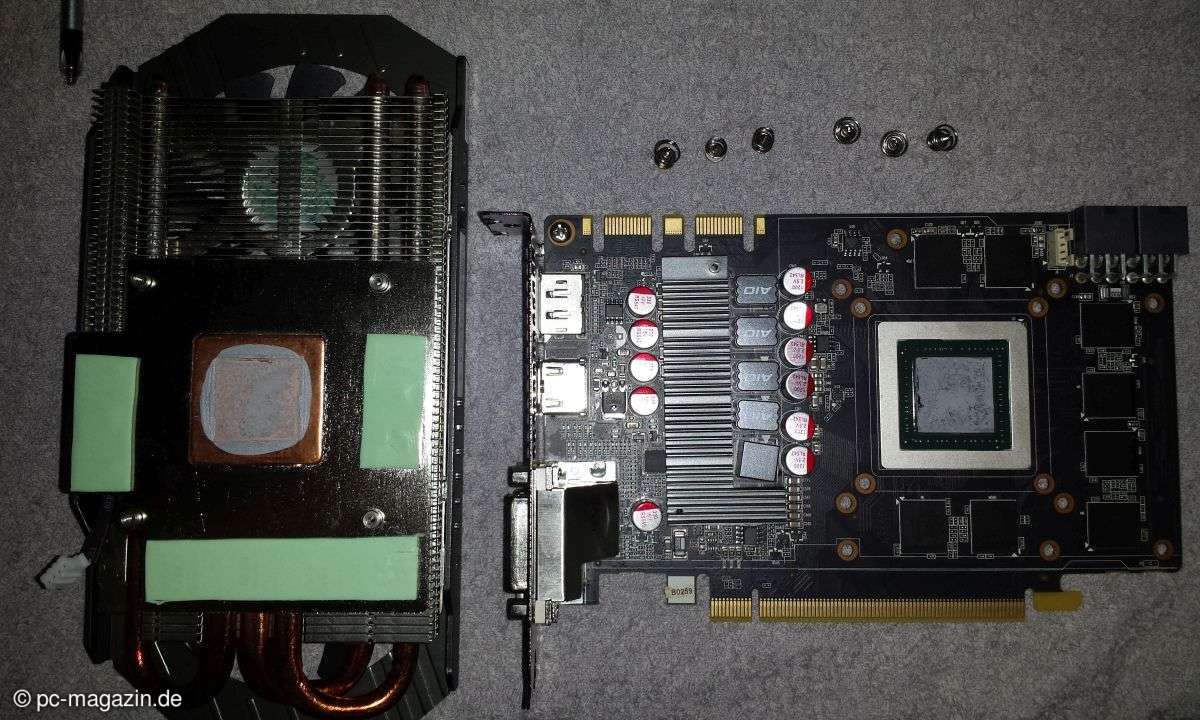

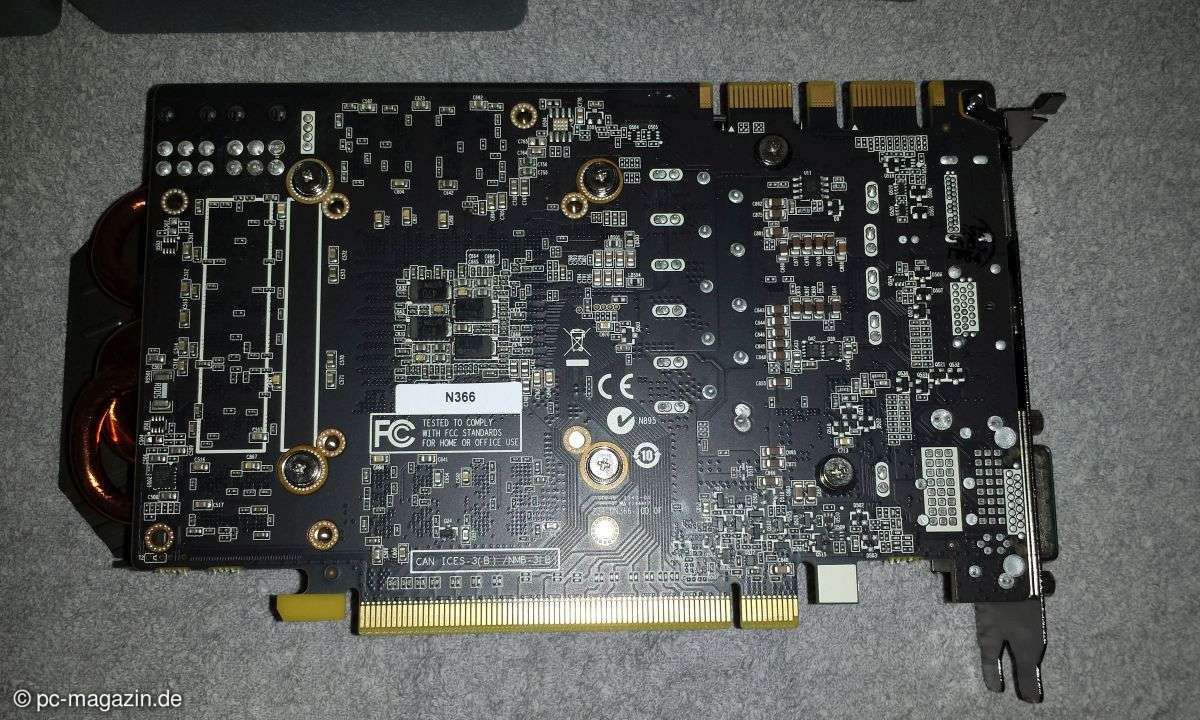

Aber erst zur Grafikkarte: Identifizieren Sie die Schrauben für den alten Kühlkörper. Bei einer Zotac Geforce GTX 970 sind das insgesamt sechs Schrauben, die Sie lösen müssen. Anschließend brauchen Sie sanfte Gewalt, um den Kühlkörper von der Grafikkarte zu lösen. Das liegt an Wärmeleitpads, die zwischen Grafikkarte und Kühler positioniert sind.
Wärmeleitpads statt Kleber
Da der Mono Plus nicht einwandfrei auf die Zotac Geforce GTX 970 passt – weil der Kühlkörper die VRAM-Riegel nicht völlig abdecken kann oder überhaupt an sie herankommt, nutzen wir die Wärmeleitpads des alten Kühlers. Die halten einen Alu-Kühlkörper, der nur zur Hälfte aufliegt, sicherer als der Wärmeleitkleber. Nehmen Sie die Pads also ab und legen Sie sie passgenau auf die schwarzen Speicherbausteine rund um den Grafikchip.
Arctic Accelero Mono Plus installieren
Die GPU sollten Sie in der Zwischenzeit von alter Wärmeleitpaste befreien. Je nach Grafikchip richtet sich, welchen Abtandshalter Sie zwischen Kühlkörper und den Bohrungen anbringen müssen. Bei der Geforce 970 sind es die 2-Millimeter-Abstände. Nutzen Sie entweder die alten oder die mitgelieferten M2-Schrauben, inklusive der Beilagscheiben.
Arctic Accelero Mono Plus installieren

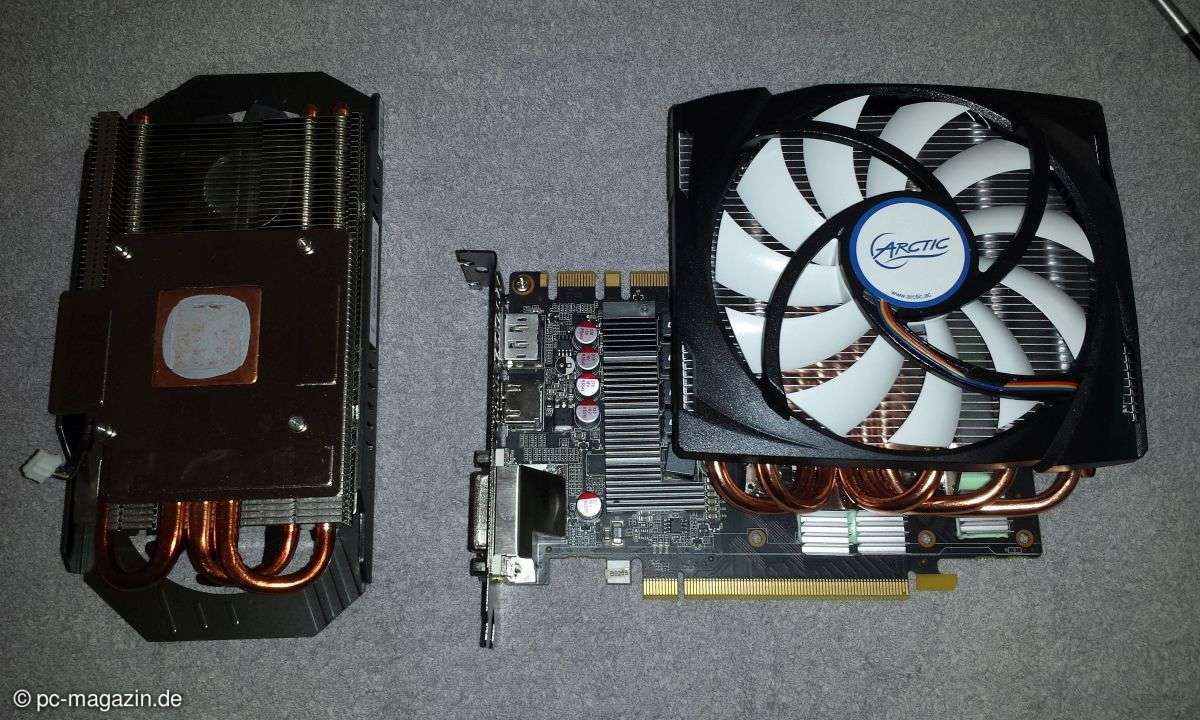

Vergessen Sie vor dem Festschrauben nicht den Lüfteranschluss. Fertig ist der Tausch des Grafikkartenkühlers.
