Alles unter einem Dach
In den meisten Receivern geht es durch die Vielzahl von Funktionen sehr gedrängt zu. Ohne höchste Bauteile-Integration wären diese Steuerzentralen gar nicht denkbar. Schließlich verarbeiten sie nicht nur Audio-, sondern auch Video-Signale.
Das ist das gestrippte Hauptchassis eines Denon AVR-2311 mit der Frontplatte, in der auch Schaltungen untergebracht sind.

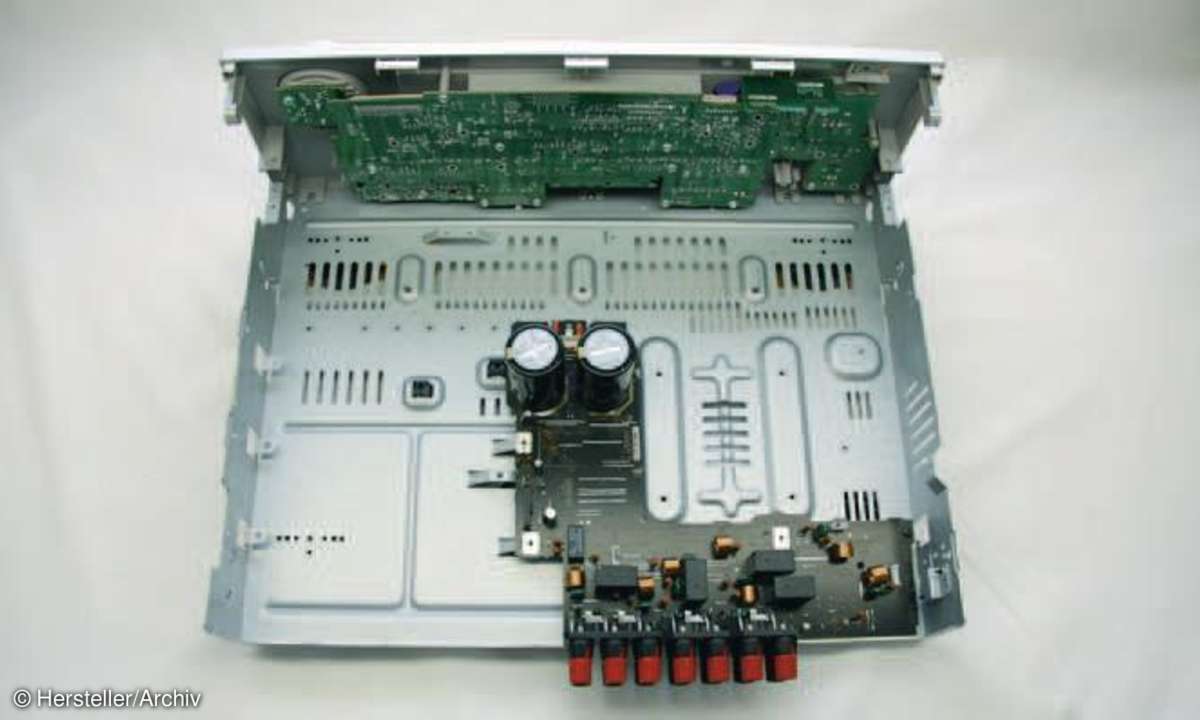

Im unteren Bereich stecken das Netzteil für die Endstufen und das Bord mit den Ausgangsklemmen.

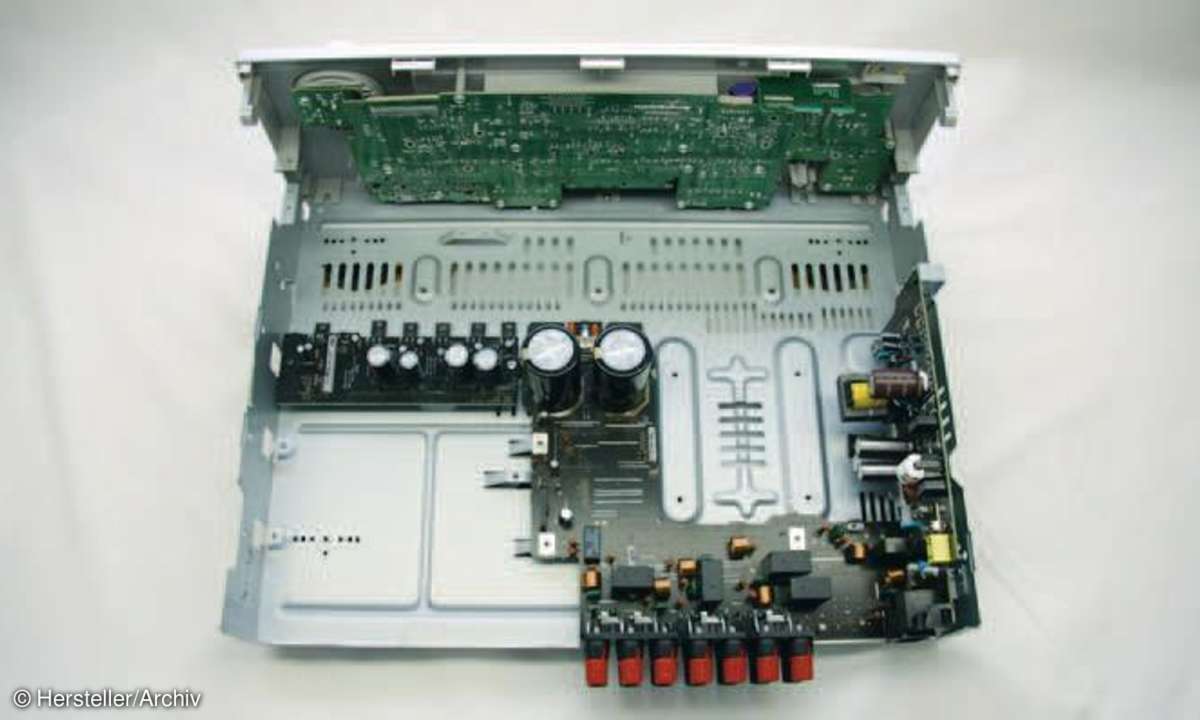

Auf diesem Bild kommt die Sekundärversorgung für die restlichen analogen (links) und digitalen Schaltungen hinzu.

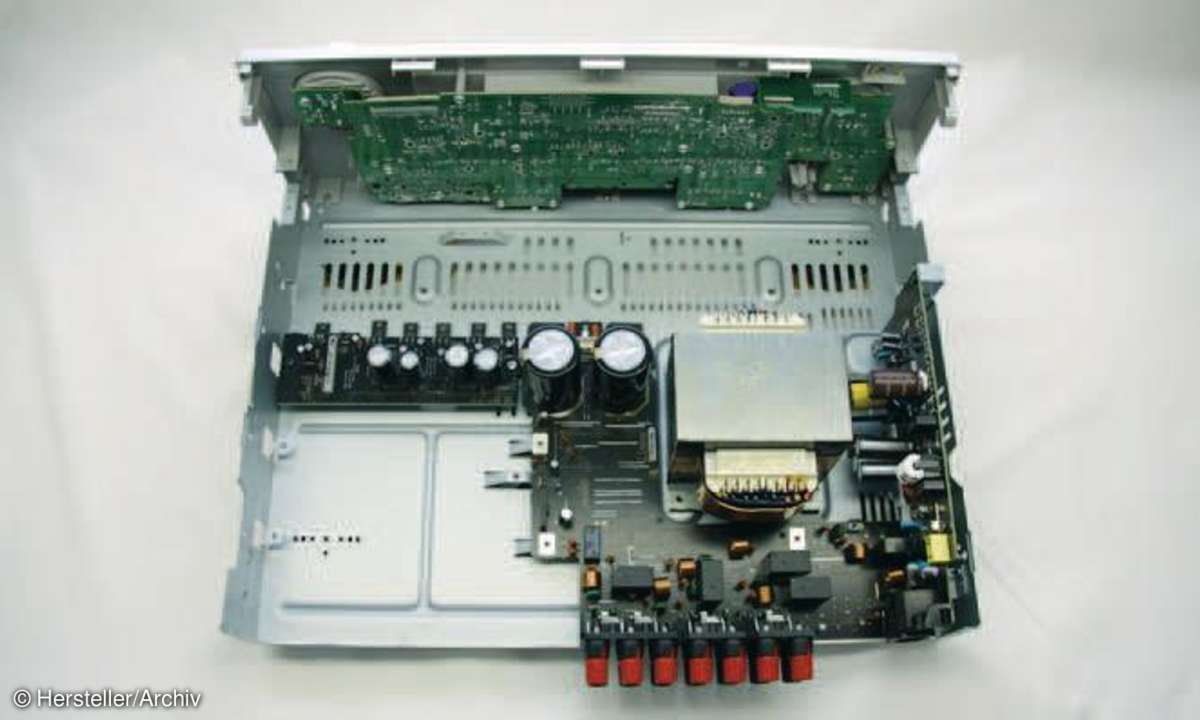

Der grobe Klotz ist der Hauptnetz-Transformator, der auch viel zum Gesamtgewicht des Receivers beiträgt.

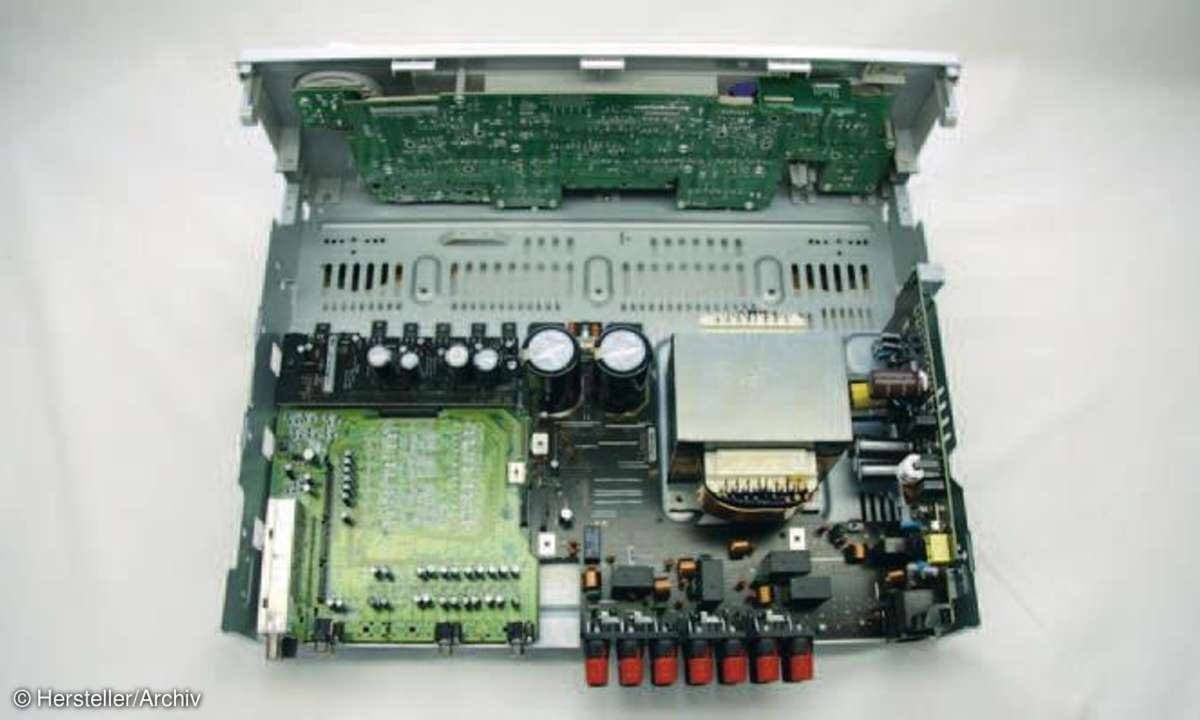

Links unten kommt die Platine für die Vorverstärker-Ausgänge hinzu.

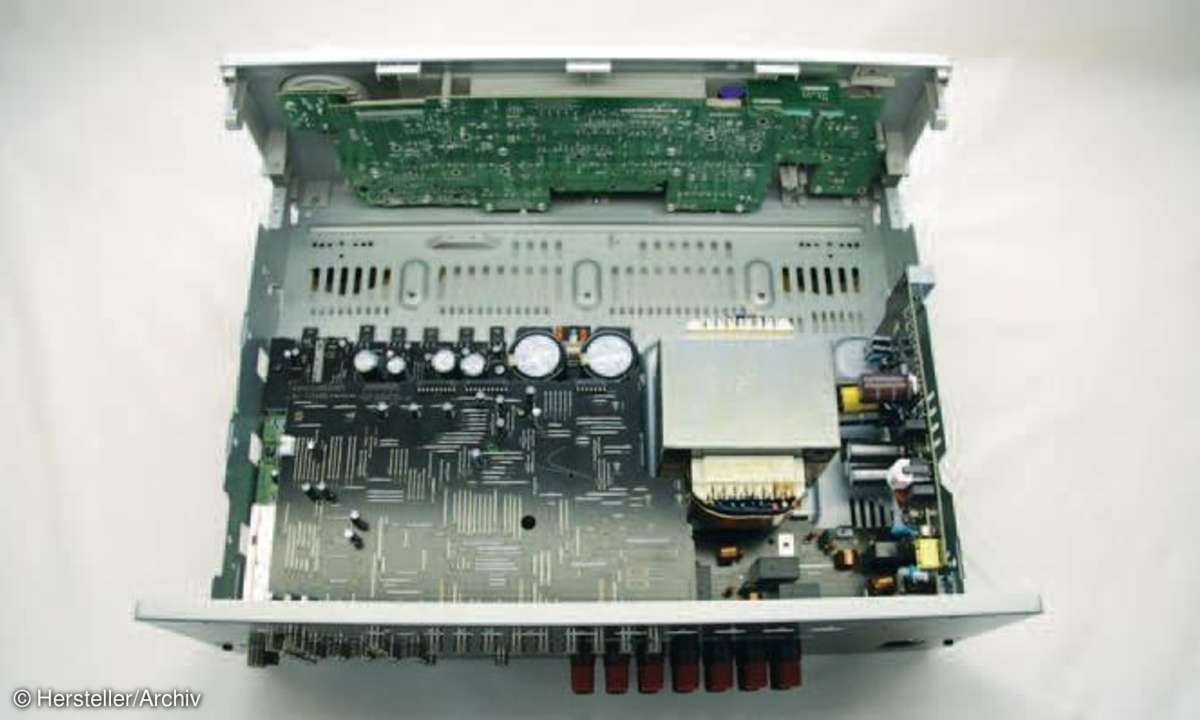

In einer nächsten Schicht werden die analogen Audio-Platinen an der Rückwand verankert.

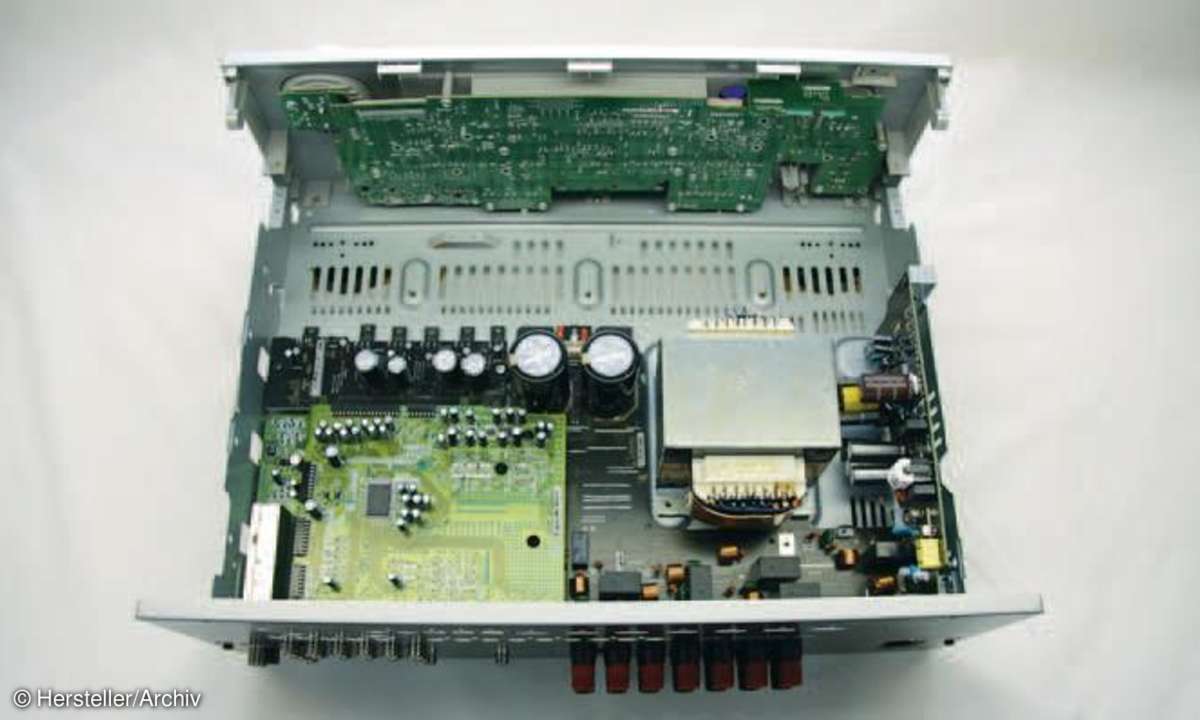

Darüber finden sich in einer dritten Etage die analogen Video-Schaltkreise.

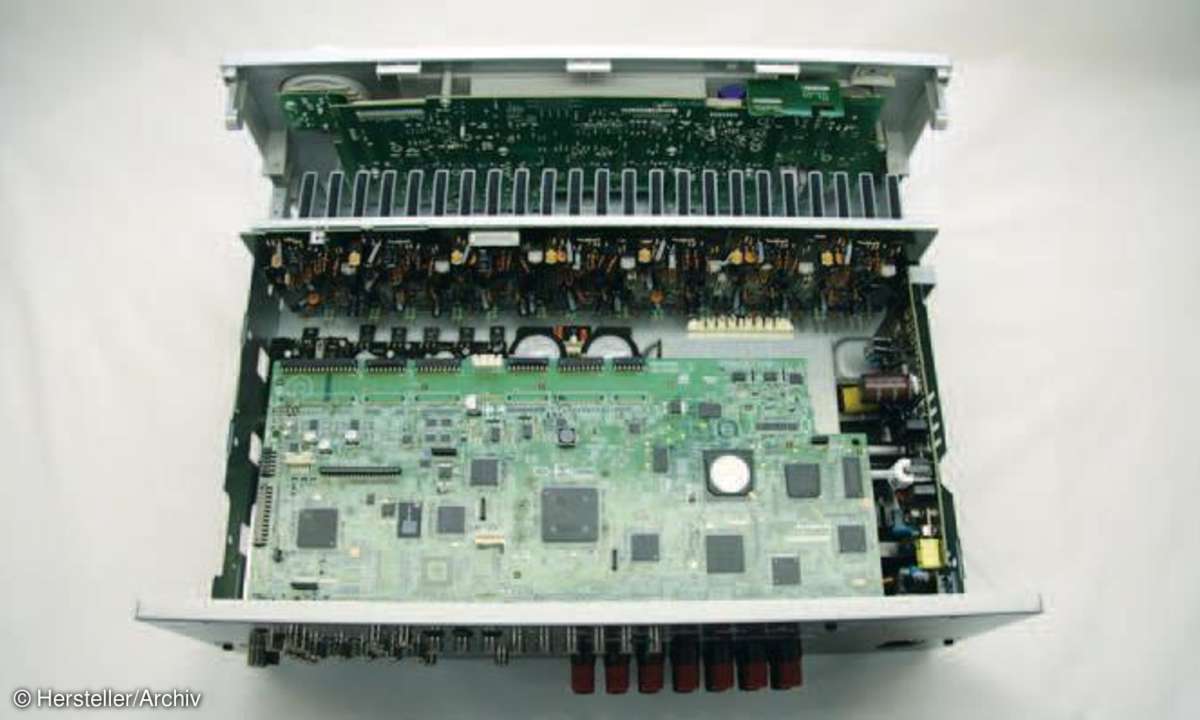

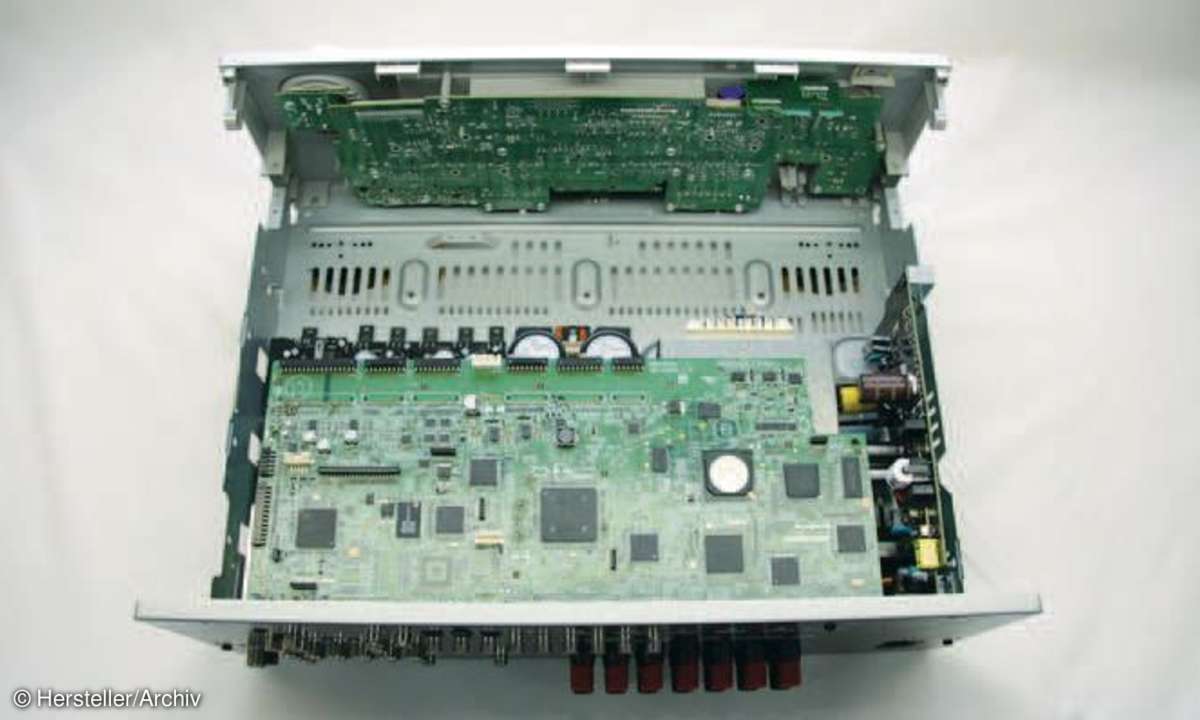

Ganz oben drauf werden die HDMI-Schaltungen auf ein eigenes Bord gepackt.
Da fehlt noch das Wesentliche: die diskret aufgebauten Leistungsverstärker mit ihrem Kühlkörper, die man hier sehen kann.
